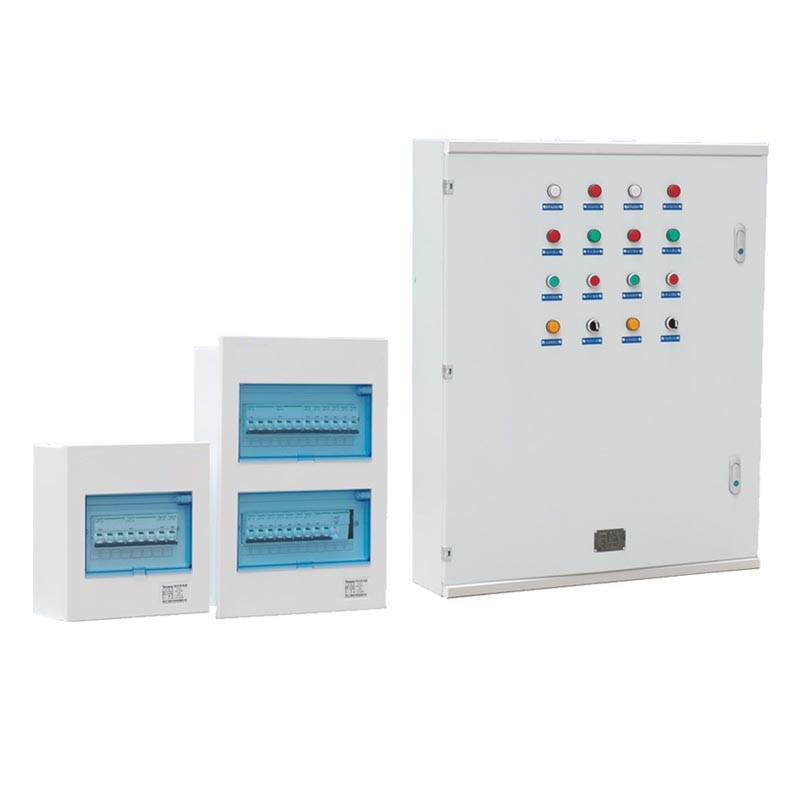

JXF配电箱
JXF配电箱适用于50Hz, 500V 及以下，负荷电流不大于250A的三相三线、三相四线、三相五线系统，对配电系统作控制、漏电保护以及电动机的过载、短路、缺相保护及各种控制。该箱设计合理，体积小外形美观，使用安全可靠，广 泛用于冶金，石化，医疗卫生、航空、住宅小区、商场、学校、城市改造。
- 产品详情
- 返回
JXF配电箱适用于50Hz, 500V 及以下，负荷电流不大于250A的三相三线、三相四线、三相五线系统，对配电系统作控制、漏电保护以及电动机的过载、短路、缺相保护及各种控制。该箱设计合理，体积小外形美观，使用安全可靠，广 泛用于冶金，石化，医疗卫生、航空、住宅小区、商场、学校、城市改造。
| 规格 | 高H | 宽W | 深D | 铁皮厚度 | 结构特点 |
| 2520/14 | 250 | 200 | 140 | 1.2 1.5 |
JXF为明装和暗 装两种，JFF分 为金属门和透视 窗门两种,门 板贴有密封橡 皮条，防止雨水 渗入。箱体配备 有上下进出线孔 和安装底版，进 出线孔出厂已加 装密封板，门开 启角大于90°。 JXF、JFF1各有 25种规格,JFF2 有8种规格。 |
| 3025/14 | 300 | 250 | 140 | ||
| 3025/18 | 300 | 250 | 180 | ||
| 3030/14 | 300 | 300 | 140 | ||
| 3030/18 | 300 | 300 | 180 | ||
| 4030/14 | 400 | 300 | 140 | ||
| 4030/20 | 400 | 300 | 200 | ||
| 5040/14 | 500 | 400 | 140 | ||
| 5040/20 | 500 | 400 | 200 | ||
| 5040/23 | 500 | 400 | 230 | ||
| 6040/14 | 600 | 400 | 140 | ||
| 6040/20 | 600 | 400 | 200 | ||
| 6040/23 | 600 | 400 | 230 | ||
| 6050/14 | 600 | 500 | 140 | ||
| 6050/20 | 600 | 500 | 200 | ||
| 6050/23 | 600 | 500 | 230 | ||
| 7050/16 | 700 | 500 | 160 | ||
| 7050/20 | 700 | 500 | 200 | ||
| 7050/23 | 700 | 500 | 230 | ||
| 8060/20 | 800 | 600 | 200 | ||
| 8060/23 | 8O0 | 600 | 230 | ||
| 8060/25 | 800 | 600 | 250 | ||
| 10080/20 | 1000 | 800 | 200 | ||
| 10080/25 | 1000 | 800 | 250 | ||
| 10080/30 | 1000 | 800 | 300 |
