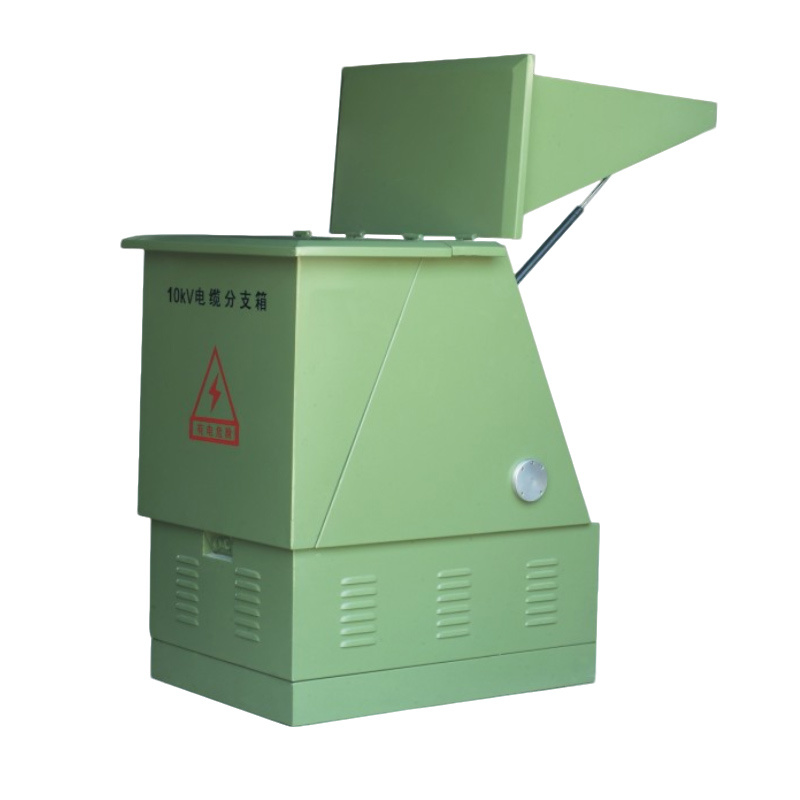

DFW高压电缆分支箱(欧式)
欧式电缆分支箱是近几年来广泛用于电力配网系统中的电缆化工程设备。它的主要特点是双向开门，利用绝缘穿墙套管作为连接母排，具有长度小，电缆排列清楚，三芯电缆不需大跨度交叉等显著优点。
- 产品详情
- 返回
产品简介
欧式电缆分支箱是近几年来广泛用于电力配网系统中的电缆化工程设备。它的主要特点是双向开门，利用绝缘穿墙套管作为连接母排，具有长度小，电缆排列清楚，三芯电缆不需大跨度交叉等显著优点。一般采用额定电流630A螺栓固定连接式电缆接头，对各种不同的用户要求均能提供令人满意的技术方案。
广泛适用于：城市工业园区、城市住宅小区、城市商业中心、矿区和钢铁、汽车、石油、化工、水泥等大型企业以及其他场合的10KV电缆配网系统中环网联接配电网，是城网改造的理想设备。

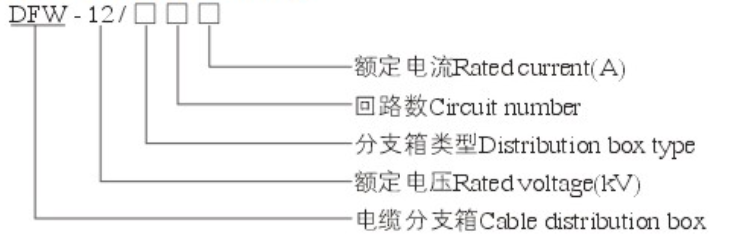

型号含义
结构特点
1 全绝缘、全密封、全防护、全工况；
2 进出线灵活，实际应用有8分支进出线；
3 抗洪水、抗污秽、抗凝露、抗凝霜、耐腐蚀；
4 体积小、结构紧凑、安装简单、操作方便；
5 可带氧化锌避雷器；
6 可安装带电指示器，指示操作人员线路带电；
7 可安装电缆型故障指示器，便于迅速查找电缆故障；
8 有多种箱体材质可选择：普通钢板，镀铝锌钢板和镜面不锈钢等。
技术参数
| 项目 | 单位 | 数据 |
| 额定电压 | kV | 12 |
| 额定电流 | A | 630 |
| 额定频率 | Hz | 50 |
| 额定热稳定电流(2s) | kA | 20 |
| 额定动稳定电流(峰值) | kA | 50 |
| 工频耐压 | kV/min | 45 |
| 雷电冲击耐压 | kV | 105 |
| 连接点电阻 | μΩ | 40 |
| 局部放电 | pc/1.5kV | ≤100 |
| 潮湿试验 | 11kV/100h通过 | |
| 适用电缆类型 | XLPE | |
| 适用电缆截面 | mm² | 25~400 |
| 适用环境温度 | -40℃~55℃ | |
| 适用海拔高度 | ≤3000m |

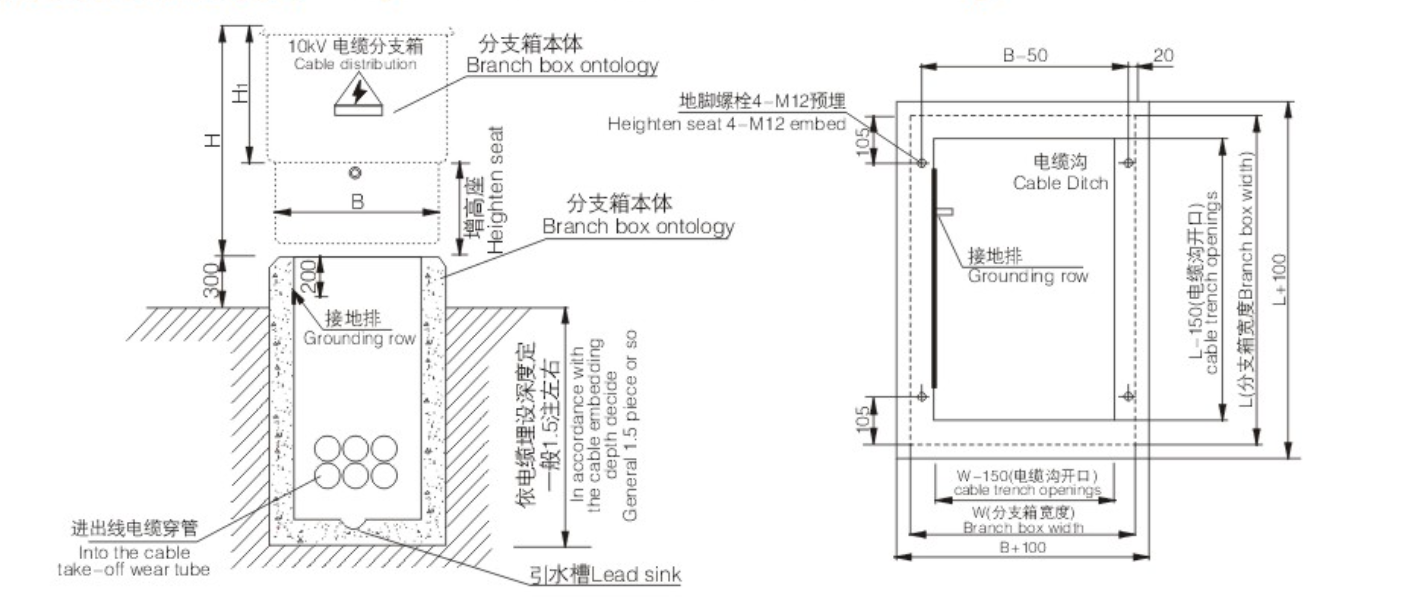

欧式电缆分接箱安装图

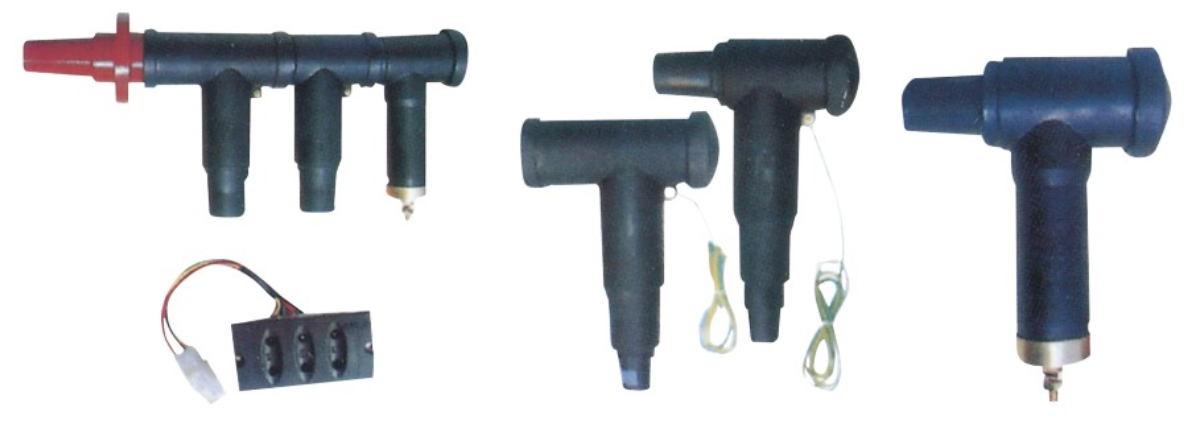

欧式电缆分接箱附件
