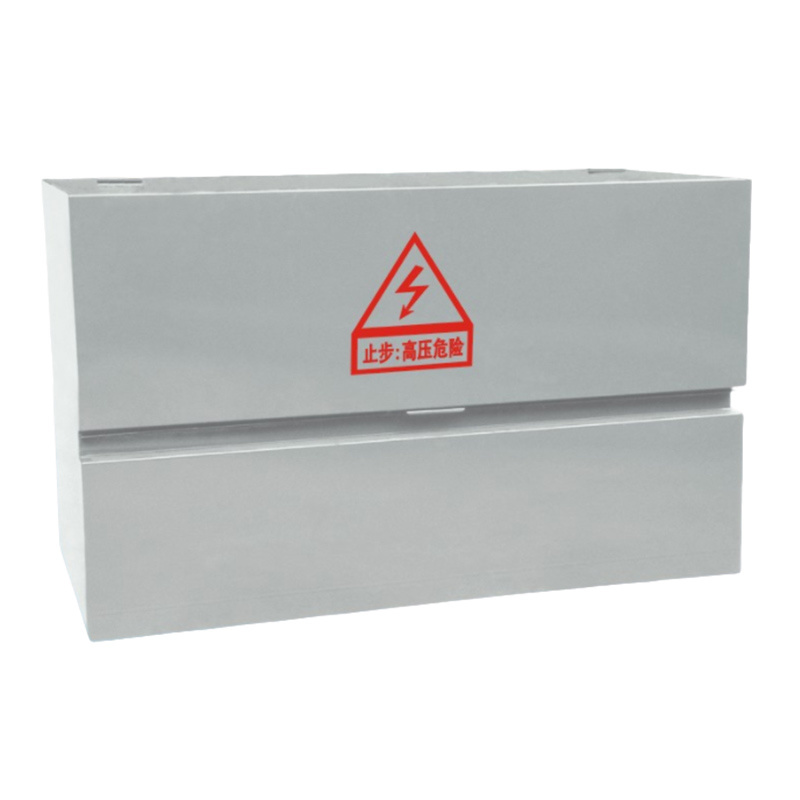

DFW-M 高压电缆分支箱(美式)
美式电缆分支箱是一种广泛应用于北美地区电力配网系统中的输配电工程设备。它以单向开门、横向多通母排为主要特点，具有宽度小、组合灵活、全绝缘、全密封等显著优点。
- 产品详情
- 返回
产品简介
美式电缆分支箱是一种广泛应用于北美地区电力配网系统中的输配电工程设备。它以单向开门、横向多通母排为主要特点，具有宽度小、组合灵活、全绝缘、全密封等显著优点。按照额定电流一般可以分为630A主回路和200A分支回路两种。630A主回路采用旋入式螺栓固定连接；200A分支回路采用插拔式连接，且可以带负荷拔插。美式电缆分支箱所采用的电缆接头符合IFFF386标准。广泛适用于：城市电网改造、住宅小区、商业中心等城市人口密集地区。

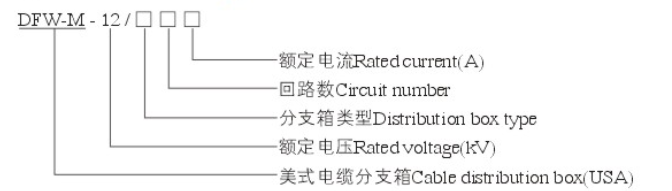

型号含义
结构特点
1 全绝缘、全密封、免维护，可靠的人身安全保障；
2 耐腐蚀、抗洪水、地上地下均可安装，适用于各种恶劣环境；
3 简化城市电缆网络系统，节省投资；
4 占地少、高度低、外形美观，能与周围环境协调一致；
5 接线方案灵活多样，安装操作极为方便；
6 200A电缆头可带负荷插拔，同进具有隔离开关的功能；
7 可安装短路故障指示器，迅速确定故障位置。
技术参数
| 项目 | 单位 | 200A分支网 | 630A主网 |
| 额定电压 | kV | 12 | 12/24 |
| 额定电流 | A | 200 | 630 |
| 1分钟工频耐压 | kV | 45 | 45 |
| 15分钟直流耐压 | kV | 52 | 52 |
| 短时耐受电流(2s) | kA | 16 | 20 |
| 峰值耐受电流 | kA | 40 | 50 |
| 冲击电压 | kV | 105 | 105 |
| 局部放电(15kV) | PC | ≤10 | ≤10 |

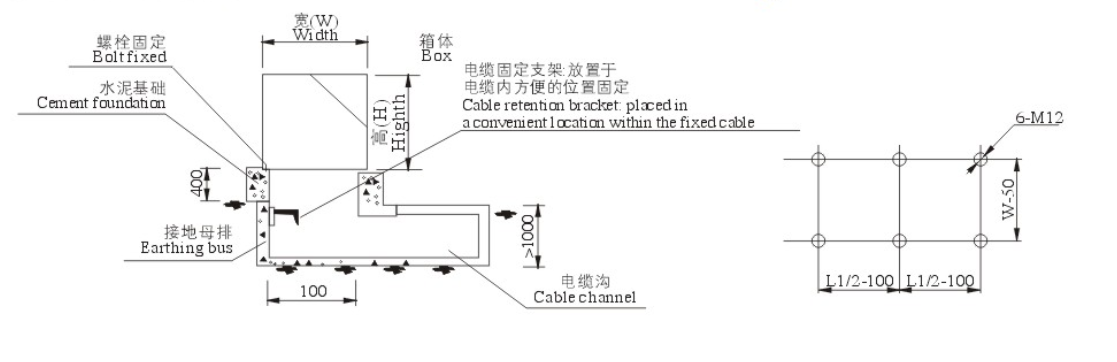

美式电缆分接箱安装图

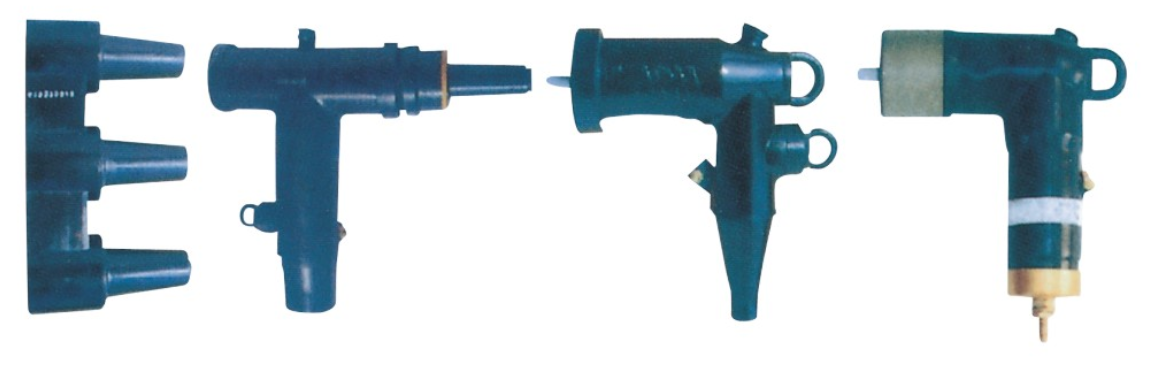

美式电缆分接箱附件
