光伏并网系列

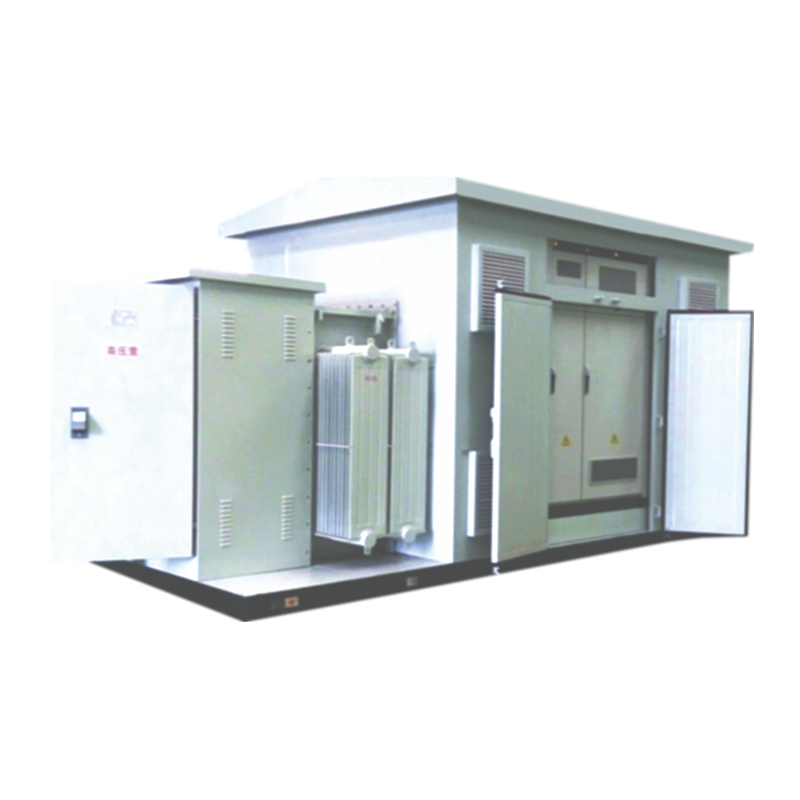

GFYB 光伏华变
箱变分为高压室、低压室以及变压器三个部分、按照“目”字型排列。除变压器散热片和器 身散露在箱体外部，其余所有带电间隔均密封 在独立的隔室内。各室内用隔板隔离成独立的间隔，并在箱体内设有下人孔，方便安装及维修。
箱体内外表面平整，无锈蚀、涂层脱落和磕碰损伤现象，涂料层牢固均匀，无明显反差反光。
箱体基座和所有外露金属件均进行防腐、防锈处理，并喷涂耐久的防护层。
箱体顶盖装设防雨的密封盖板和防雨檐，双层结构的箱体顶盖能防止热辐射。
箱变门的设计尺寸与所装用的设备尺寸相配合，箱变门采用内铰链，箱体上所有的门向外开， 开启角度大于 90°。
箱体采用不锈钢制作，油漆为进口汽车漆，全部采用焗漆方式，防烟雾、防湿热、防霉菌、 户外耐候性能强。光伏发电站所处区域温度低、 温差大、湿度大、多风沙，箱变具备合理的防护结构，防尘结构以及耐低温性能，能满足恶 劣环境条件下正常安全运行要求。
箱体内外表面平整，无锈蚀、涂层脱落和磕碰损伤现象，涂料层牢固均匀，无明显反差反光。
箱体基座和所有外露金属件均进行防腐、防锈处理，并喷涂耐久的防护层。
箱体顶盖装设防雨的密封盖板和防雨檐，双层结构的箱体顶盖能防止热辐射。
箱变门的设计尺寸与所装用的设备尺寸相配合，箱变门采用内铰链，箱体上所有的门向外开， 开启角度大于 90°。
箱体采用不锈钢制作，油漆为进口汽车漆，全部采用焗漆方式，防烟雾、防湿热、防霉菌、 户外耐候性能强。光伏发电站所处区域温度低、 温差大、湿度大、多风沙，箱变具备合理的防护结构，防尘结构以及耐低温性能，能满足恶 劣环境条件下正常安全运行要求。
- 产品详情
- 返回
- 高压侧额定电压
- 6kV、12kV、24kV、35kV、36.75kV、38.5kV
- 低压侧额定电压
- 0.27kV、0.3kV、0.315kV、0.4kV
- 额定频率
- 50Hz
- 相数
- 三相
- 防护等级
- 油箱 IP68，高低压室 IP54，高压室门打开后 IP3X
- 海拔一般不超过
- 3000m
- 环境温度范围为
- 40℃ ~+85℃
- 户外风速不超过
- 35m/s
- 防震
- 水平加速度 0.3m/s；垂直加速度不大于 0.15m/s
- 防秽等级
- Ⅲ级
- 安装地点
- 户外
