产品简介

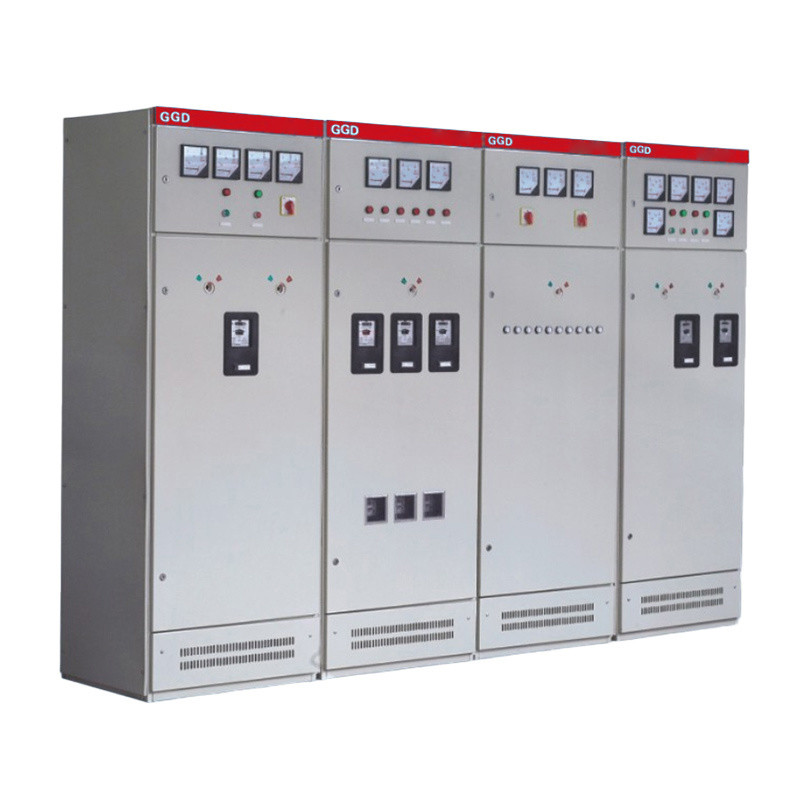

GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz，额定工作电流至3150A配电系统，做为动力、照明及配电设备的电能转换、分配与控制之用。GGD型交流低压配电柜是根据能源部主管上级，广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜，产品具有分断能力高，动热稳定性好，电气方案灵活，组合方便，系列性，实用性，结构新颖，防护等级高等特点，可作为低压成套开关设备的更新换代产品使用。

结构特点

1 GGD型交流低压配电柜的柜体采用通用柜的形式，构架用8MF冷弯型钢局部焊接组成而成，构架零件及专用配套零件由型钢定点生产厂配套供货，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高，可以使工厂实现预生产，既缩短了生产周期，也提高了工作效率。

2 GGD柜设计充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升。通过上端的槽孔排出，而冷不断地由下端的槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热目的。

3 柜门用转轴式活动铰链与构架相连，安装，拆卸方便，门的折边处均嵌有一根山型橡塑条，关门时与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。

4 装有电器元件的仪表门用多股软铜线与构架相连，整柜构成完整的接地保护电路。

5 柜体面漆选用聚脂桔形烘漆，附着力强，质感好。整柜呈亚光色调，避免了眩光效应，给值班人员创造了较

技术参数

外形及安装尺寸
