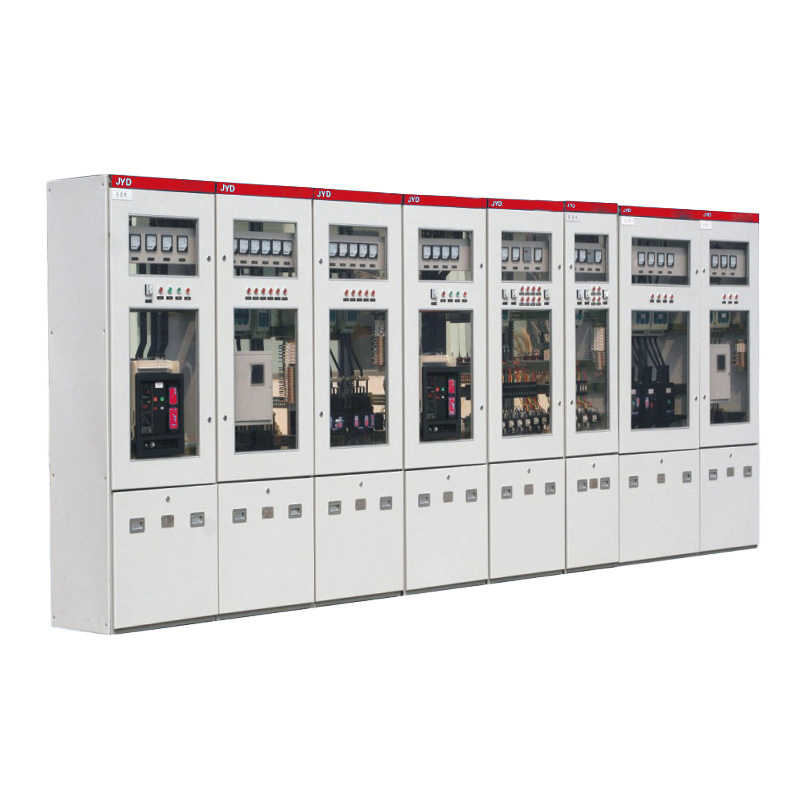

JYD低压固定式成套开关设备
JYD型低压固定式成套开关设备适用于发电厂、变电所、工矿企业等电力用户作为交流50Hz，额定工作电压380V，额定电流至3150A的配电系统中作为动力，照明及配电设备的电能转换、分配与控制之用，该产品分断能力高，额定短时耐受电流达50kA，线路方案灵活、组合方便、实用性强、结构新颖等特点。
- 产品详情
- 返回
产品简介
JYD型低压固定式成套开关设备适用于发电厂、变电所、工矿企业等电力用户作为交流50Hz，额定工作电压380V，额定电流至3150A的配电系统中作为动力，照明及配电设备的电能转换、分配与控制之用，该产品分断能力高，额定短时耐受电流达50kA，线路方案灵活、组合方便、实用性强、结构新颖等特点。
该产品是我国组装式、固定面板开关柜的代表产品之一。
结构特点
JYD型交流低压配电成套开关设备的柜体采用通用柜的形式，框架用C型材组装而成，框架零件及专用配套零件由本公司生产配套供货，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有20模数的安装孔，通用系数高。可以便工厂实现预生产。既缩短了生产制造周期，也提高了工作效率。
JYD柜设计充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热时，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到口热的目的。
JYD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方。
柜门用转轴式活动铰链与柜构架连。安装、拆卸方便。门的折边处均嵌有一根U型橡塑条，关门时门与框架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。
装有电器零件的仪表门用多股软铜线与框架相连。柜内的安装件与框架间用漆花垫圈连接，整柜构成完整的接地保护系统。
柜体表面采用高压静电喷塑粉工艺处理。具有附着力强，质感好。整柜呈亚光色调，避免了眩光效应，给值班人员创造了较舒适的视觉环境。
柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
柜体的防护等级为IP30。用户也可根据使用环境的要求在IP20~IP40之间选择。
技术参数
| 型号 | 额定电压 (V) | 额定电流 (A) | 额定短路开断电流 (kA) | 额定短时耐受电流 (1s) (kA) | 额定峰值耐受电流 (kA) |
| JYD-1000-15 | 380 | A: 1000 | 15 | 15 | 30 |
| B: 600(630) | |||||
| C: 400 | |||||
| JYD-1600-30 | 380 | A: 1500(1600) | 30 | 30 | 63 |
| B: 1000 | |||||
| C: 600 | |||||
| JYD-3150-50 | 380 | A: 3150 | 50 | 50 | 105 |
| B: 2500 | |||||
| C: 2000 |
外形及安装尺寸
| 产品代号 Code | A (mm) | B (mm) |
| 06 | 600 | 600 |
| 06A | 600 | 800 |
| 08 | 800 | 600 |
| 08A | 800 | 800 |
| 10 | 1000 | 600 |
| 10A | 1000 | 800 |
| 12 | 1200 | 800 |
