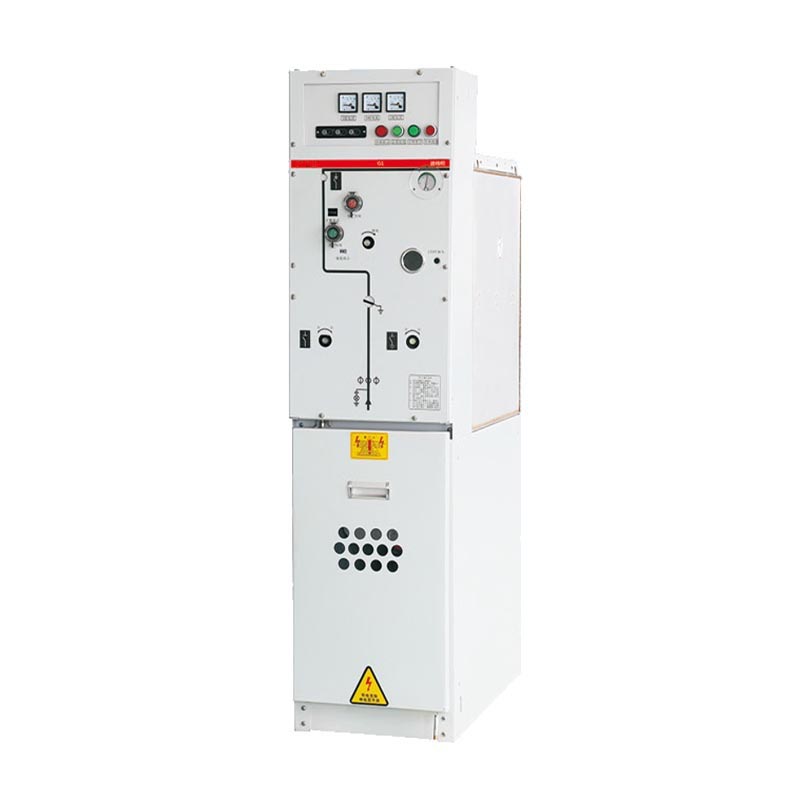

HB-12环保气体绝缘金属封闭式开关设备
HB-12环保气体绝缘金属封闭式开关设备是采用真空灭弧室灭弧，环保气体为主绝缘介质、少量固体绝缘支撑件、主回路无任何包封,正常运行时为零表压或微正压(气箱的气压≤0.02MPa) ,并且相对地及相间的绝缘能力满足零表压下空气绝缘要求的配电开关设备。环保气体绝缘金属封闭开关设备是常用的一种三相交流智能环保气体绝缘柜，并且广泛应用于各种成套开关设备中，随着国内人口集中化，电力市场必须配套，环保气体绝缘开关设备也随着市场的开发，需求量也将越来越大;市场潜力还有待开发。同时由于产品汇集了数据采集和控制、数据处理和存储、开关设备在线监测和高级分析等多功能于-体，对配电网进行在线智能化监控与管理，使配电网络运行于安全、可靠、优质、高效的状态,实现对电力系统配电网络的远程监测、控制、管理，实现了电网优化、用电安全、电能管理、节能降耗的需求;系统同时可广泛应用于交通、厂、医院、学校、建筑。住宅小区及商用写字楼等智能配电领域。
- 产品详情
- 返回
HB-12环保气体绝缘金属封闭式开关设备是采用真空灭弧室灭弧，环保气体为主绝缘介质、少量固体绝缘支撑件、主回路无任何包封,正常运行时为零表压或微正压(气箱的气压≤0.02MPa) ,并且相对地及相间的绝缘能力满足零表压下空气绝缘要求的配电开关设备。环保气体绝缘金属封闭开关设备是常用的一种三相交流智能环保气体绝缘柜，并且广泛应用于各种成套开关设备中，随着国内人口集中化，电力市场必须配套，环保气体绝缘开关设备也随着市场的开发，需求量也将越来越大;市场潜力还有待开发。同时由于产品汇集了数据采集和控制、数据处理和存储、开关设备在线监测和高级分析等多功能于-体，对配电网进行在线智能化监控与管理，使配电网络运行于安全、可靠、优质、高效的状态,实现对电力系统配电网络的远程监测、控制、管理，实现了电网优化、用电安全、电能管理、节能降耗的需求;系统同时可广泛应用于交通、厂、医院、学校、建筑。住宅小区及商用写字楼等智能配电领域。
| 名称 | C模块 | F模块 | √模块 | |
| 负荷开关 | 组合电器 | 真空断路器 | 隔离/接地开关 | |
| 额定电压 | 12 | |||
| 1min工频耐受电压 | 42/48 | |||
| 雷电冲击耐受电压 | 75/85 | |||
| 额定电流 | 630 | 125* | 630 | 630 |
| 分断能力 | ||||
| 闭环开断电流 | 630 | |||
| 电缆充电开断电流 | 135 | |||
| 5%有功负荷开断电流 | 31.5 | |||
| 接地故障开断电流 | 200 | |||
| 短路开断电流 | 31.5* | 25 | ||
| 额定转移电流 | 1500 | |||
| 选用熔断器最大电流 | 125 | |||
| 短路关合电流 | 63 | 80* | 25 | |
| 短时耐受电流 | 25 | 25 | 25 | |
| 短路持续时间 | 4 | 4 | 4 | |
| 机械寿命 | 5000 | 5000 | 10000 | 3000 |
| 气体压力 | 0.025(20°℃) | |||
| 年泄露率 | ≤0.05% | |||
| 灭弧方式 | 真空灭弧 | |||
| 防护等级 | IP67/3X(气箱/外壳) | |||
HB-12环保气体绝缘金属封闭式开关设备是采用真空灭弧室灭弧，环保气体为主绝缘介质、少量固体绝缘支撑件、主回路无任何包封,正常运行时为零表压或微正压(气箱的气压≤0.02MPa) ,并且相对地及相间的绝缘能力满足零表压下空气绝缘要求的配电开关设备。环保气体绝缘金属封闭开关设备是常用的一种三相交流智能环保气体绝缘柜，并且广泛应用于各种成套开关设备中，随着国内人口集中化，电力市场必须配套，环保气体绝缘开关设备也随着市场的开发，需求量也将越来越大;市场潜力还有待开发。同时由于产品汇集了数据采集和控制、数据处理和存储、开关设备在线监测和高级分析等多功能于-体，对配电网进行在线智能化监控与管理，使配电网络运行于安全、可靠、优质、高效的状态,实现对电力系统配电网络的远程监测、控制、管理，实现了电网优化、用电安全、电能管理、节能降耗的需求;系统同时可广泛应用于交通、厂、医院、学校、建筑。住宅小区及商用写字楼等智能配电领域。
| 名称 | C模块 | F模块 | √模块 | |
| 负荷开关 | 组合电器 | 真空断路器 | 隔离/接地开关 | |
| 额定电压 | 12 | |||
| 1min工频耐受电压 | 42/48 | |||
| 雷电冲击耐受电压 | 75/85 | |||
| 额定电流 | 630 | 125* | 630 | 630 |
| 分断能力 | ||||
| 闭环开断电流 | 630 | |||
| 电缆充电开断电流 | 135 | |||
| 5%有功负荷开断电流 | 31.5 | |||
| 接地故障开断电流 | 200 | |||
| 短路开断电流 | 31.5* | 25 | ||
| 额定转移电流 | 1500 | |||
| 选用熔断器最大电流 | 125 | |||
| 短路关合电流 | 63 | 80* | 25 | |
| 短时耐受电流 | 25 | 25 | 25 | |
| 短路持续时间 | 4 | 4 | 4 | |
| 机械寿命 | 5000 | 5000 | 10000 | 3000 |
| 气体压力 | 0.025(20°℃) | |||
| 年泄露率 | ≤0.05% | |||
| 灭弧方式 | 真空灭弧 | |||
| 防护等级 | IP67/3X(气箱/外壳) | |||
