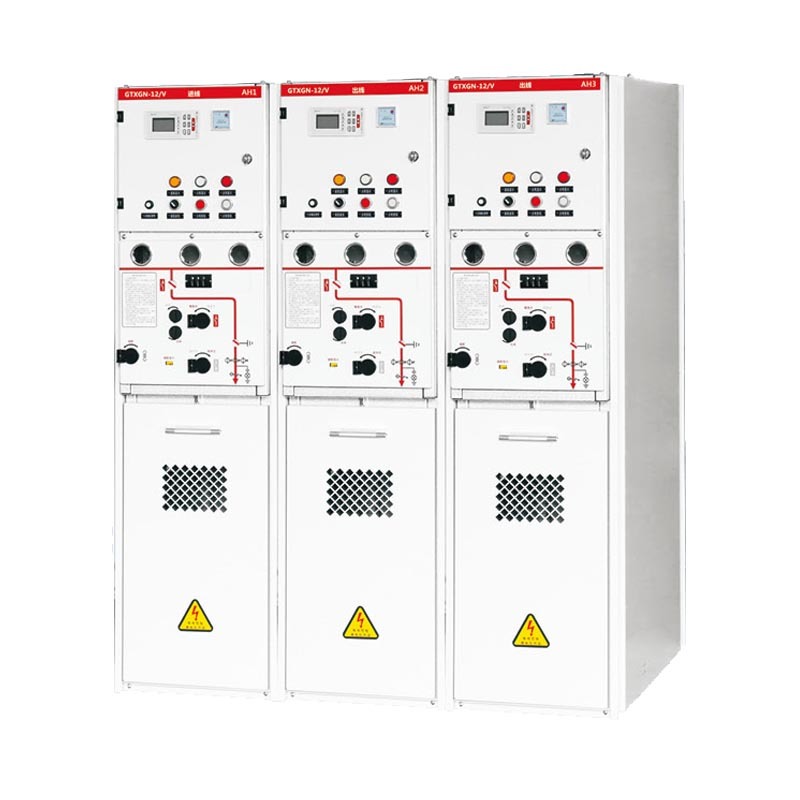

GTXGN-12固体绝缘环网开关设备 GTXGN-12固体绝缘环网开关设备
GTXGN-12固体绝缘环网开关设备是一种全绝缘、 全密封、免维护的固体绝缘真空开关设备。该环网柜具有结构简单、操作灵活、联锁可靠、安装方便等特点，适用于50Hz, 12 干伏的电力系统，广泛应用于工业及民用电缆环网及配网终端工程，作为电能的接受和分配之用，特别适用于城市居民区配电、小型变电站、开闭所、电缆分支箱、箱式变电站、工矿企业、商场、机场、地铁、风力发电、医院、体育场、铁路、隧道等场所使用。
- 产品详情
- 返回
GTXGN-12固体绝缘环网开关设备是一种全绝缘、 全密封、免维护的固体绝缘真空开关设备。该环网柜具有结构简单、操作灵活、联锁可靠、安装方便等特点，适用于50Hz, 12 干伏的电力系统，广泛应用于工业及民用电缆环网及配网终端工程，作为电能的接受和分配之用，特别适用于城市居民区配电、小型变电站、开闭所、电缆分支箱、箱式变电站、工矿企业、商场、机场、地铁、风力发电、医院、体育场、铁路、隧道等场所使用。
| 名称 | 单位 | 参数 | |
| 额定电压 | kV | 12 | |
| 额定电流 | A | 630 | |
| 额定短时耐受电流(4s) | kA | 25 | |
| 额定峰值耐受电流 | kA | 50 | |
| 额定短路关合电流(峰值) | kA | 50 | |
| 额定有功负载开断电流 | A | 630 | |
| 额定闭环开断电流 | A | 630 | |
| 额定电缆充电开断电流 | A | 10 | |
| 组合电器额定开断转移电流 | A | 3700 | |
| 1min工频耐受电压 | 相间相对地真空断口 | kV | 42 |
| 隔离断口 | kV | 48 | |
| 雷电冲击耐受电压 | 相间相对地真空断口 | kV | 75 |
| 隔离断口 | kV | 85 | |
| 机械寿命 | 断路器 | 次 | 10000 |
| 隔离刀、接地刀 | 次 | 3000 | |
| 防护等级 | IP4X | ||
| 外壳防护等级 | IP4X | ||
| 局部放电 | pC | ≤20(1.2Ur下测量) | |
GTXGN-12固体绝缘环网开关设备是一种全绝缘、 全密封、免维护的固体绝缘真空开关设备。该环网柜具有结构简单、操作灵活、联锁可靠、安装方便等特点，适用于50Hz, 12 干伏的电力系统，广泛应用于工业及民用电缆环网及配网终端工程，作为电能的接受和分配之用，特别适用于城市居民区配电、小型变电站、开闭所、电缆分支箱、箱式变电站、工矿企业、商场、机场、地铁、风力发电、医院、体育场、铁路、隧道等场所使用。
| 名称 | 单位 | 参数 | |
| 额定电压 | kV | 12 | |
| 额定电流 | A | 630 | |
| 额定短时耐受电流(4s) | kA | 25 | |
| 额定峰值耐受电流 | kA | 50 | |
| 额定短路关合电流(峰值) | kA | 50 | |
| 额定有功负载开断电流 | A | 630 | |
| 额定闭环开断电流 | A | 630 | |
| 额定电缆充电开断电流 | A | 10 | |
| 组合电器额定开断转移电流 | A | 3700 | |
| 1min工频耐受电压 | 相间相对地真空断口 | kV | 42 |
| 隔离断口 | kV | 48 | |
| 雷电冲击耐受电压 | 相间相对地真空断口 | kV | 75 |
| 隔离断口 | kV | 85 | |
| 机械寿命 | 断路器 | 次 | 10000 |
| 隔离刀、接地刀 | 次 | 3000 | |
| 防护等级 | IP4X | ||
| 外壳防护等级 | IP4X | ||
| 局部放电 | pC | ≤20(1.2Ur下测量) | |
