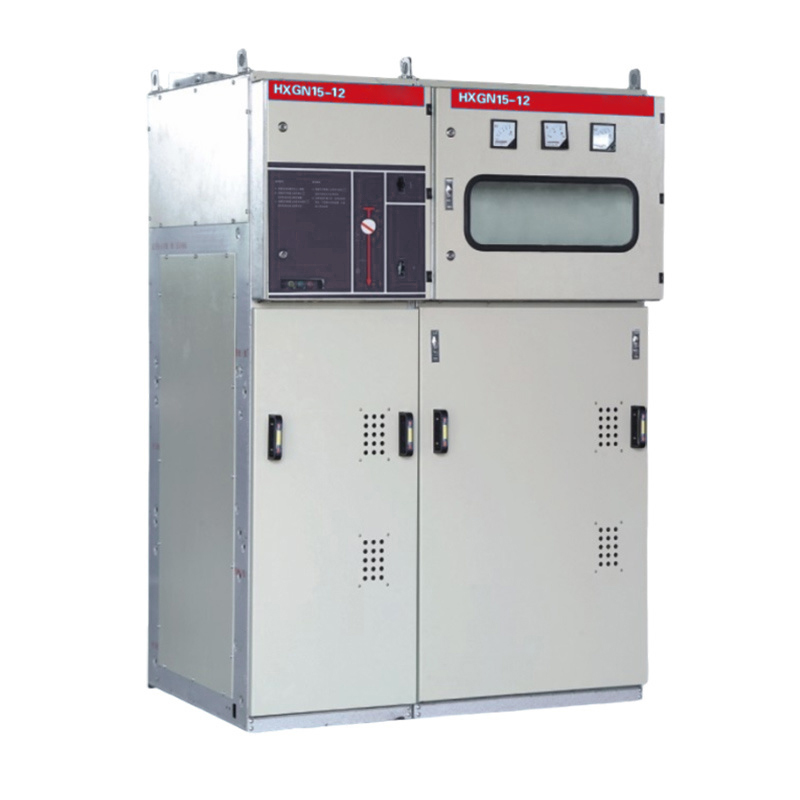

产品简介
本产品是我公司引进技术并按照国内农网及城网改造之要求而自行设计、研制成功的新一代高压电气产品。经严格的型式试验和长期运行考核。环网柜的主开关、操作机构及元器件采用ABB公司原装SFG12/24型、法国施耐德公司SC6型、内生产的FLN36-12D型SF6开关设备，也可根据用户需要配装ABB公司原装HAD/US型SF6断路器或VD4-S型真空断路器，其操作方式分为手动、电动两种。
柜体采用进口敷铝锌板经数控机床加工铆接而成，防护等级达到IP3X，并具有可靠的机械联锁和防误操作功能。本产品具有体积小、重量轻、外观美观、操作简便、长寿命、无污染、少维护等极其显著的特点。
型号含义
技术参数
| 项目 | 单位 | 数据 | |
| 额定电压 | kV | 12 | |
| 额定雷电冲击耐受电压 | 相间及相对地 | kV | 75 |
| 断口间 | kV | 85 | |
| 一分钟工频耐受电压 | 相间及相对地 | kV | 42 |
| 断口间 | kV | 48 | |
| 额定频率 | Hz | 50/60 | |
| 额定电流 | 主母线 | A | 630 |
| 分支母线 | A | 630 | |
| 额定短时耐受电流 | 主回路 | kA | 20/3s |
| 接地回路 | kA | 20/2s | |
| 额定峰值耐受电流 | kA | 50 | |
| 防护等级 | IP2X | ||
| 负荷开关机械寿命 | time | 20000 | |
| 接地开关机械寿命 | time | 20000 | |
| 负荷开关柜 | 柜宽 | mm | 375, 500, 750 |
| 柜深 | mm | 917, 940 | |
| 柜高 | mm | 1635, 1885 | |
| 低压室 | 高 | mm | 350, 450 |
| 断路器柜 | 柜宽 | mm | 750, 800 |
| 柜深 | mm | 917, 940, 1245 | |
| 柜高 | mm | 1885 | |
外形及安装尺寸
