高压成套系列

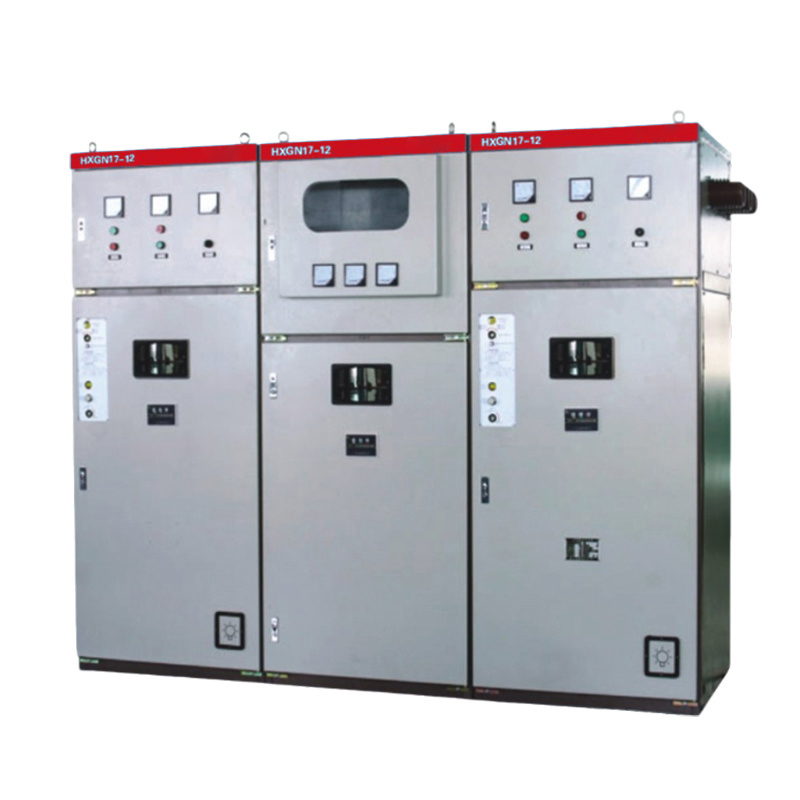

HXGN17-12箱型固定式交流金属开关设备
该产品适用于三相交流额定电压10kV额定频率50Hz的环网供电和终端供电系统的户内成套配电装置中。该产品可配用FN12、FN25负荷开关和FZN12、FZN25真空负荷开关及SF6开关等。
- 产品详情
- 返回
产品简介
该适用于三相交流额定电压10kV额定频率50Hz的环网供电和终端供电系统的户内成套配电装置中。该产品可配用FN12、FN25负荷开关和FZN12、FZN25真空负荷开关及SF6开关等。

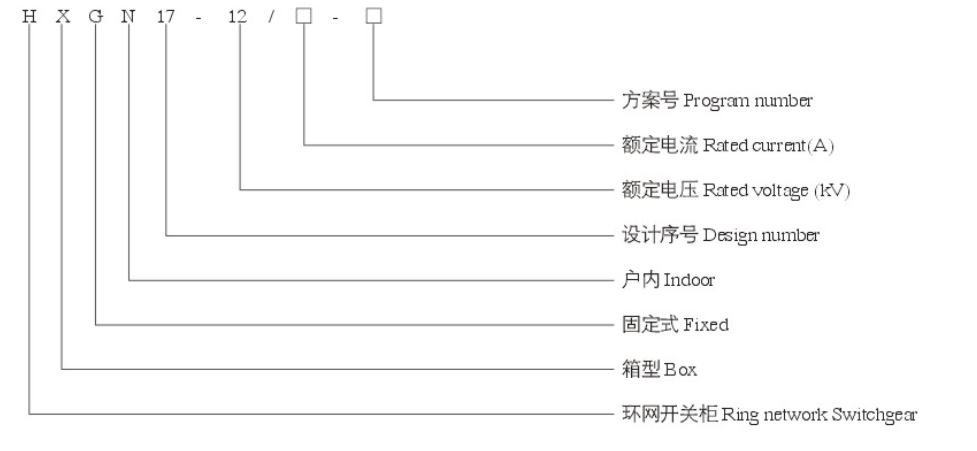

型号含义
技术参数
| 项目 | 单位 | 数据 |
| 额定电压 | kV | 12 |
| 额定频率 | Hz | 50 |
| 主母线额定电流 | A | 630 |
| 额定热稳定电流(2s) | kA | 25 |
| 接地回路额定热稳定电流(2s) | kA | 25 |
| 额定动稳定电流 | kA | 50 |
| 接地回路额定动稳定电流 | kA | 50 |
| 主回路额定短路关合电流 | kA | 50 |
| 额定短路开断电流 | kA | 25 |
| 机械寿命 | time | 2000 |
| 1min工频耐受电压对地、相间/隔离断口 | kV | 42/48 |
| 雷电冲击耐受电压对地、相间/隔离断口 | kV | 75/85 |
| 二次回路1min工频耐压 | V | 2000 |

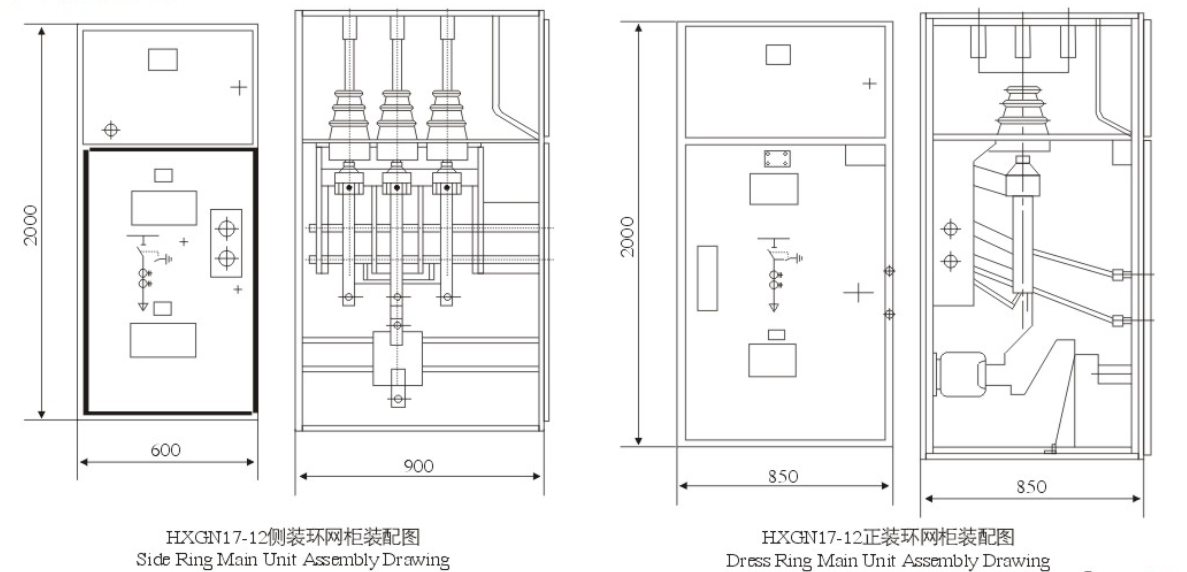

外形及安装尺寸
