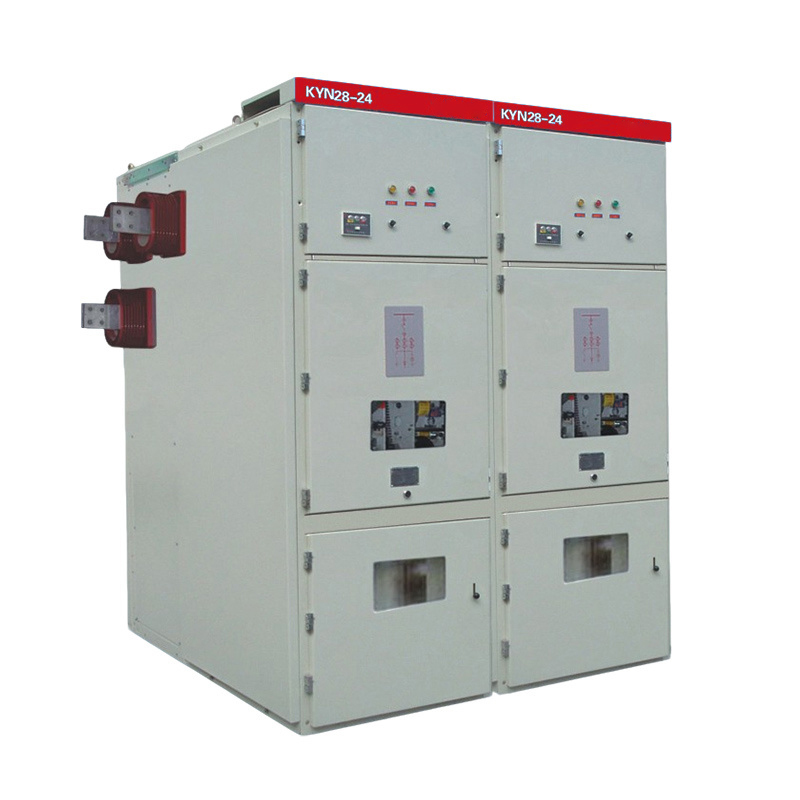

KYN28-24铠装移开式交流金属封闭开关设备
KYN28-24型铠装移开式交流金属封闭开关设备（以下简称开关设备），适用于户内三相50/60Hz、额定电压24kV的电力系统中，主要应用于发电厂、变电所、工矿企业及高层建筑中，作为接受和分配电能并对电路实行控制、保护和监测。
- 产品详情
- 返回
产品简介
KYN28-24型铠装移开式交流金属封闭开关设备（以下简称开关设备），适用于户内三相50/60Hz、额定电压24kV的电力系统中，主要应用于发电厂、变电所、工矿企业及高层建筑中，作为接受和分配电能并对电路实行控制、保护和监测。

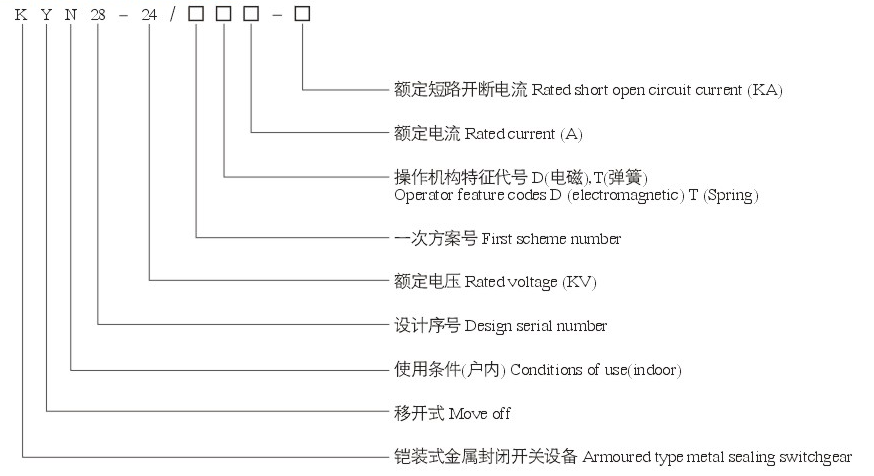

型号含义
技术参数
| 项目 | 单位 | 数据 | ||||
| 额定电压 | kV | 24 | ||||
| 额定频率 | Hz | 50/60 | ||||
| 额定绝缘水平 | 1min工频耐受电压(有效值) | kV | 相间相对地 | 60 | 隔离断口 | 79 |
| 雷电冲击耐受电压(峰值) | 125 | 145 | ||||
| 辅助控制回路工频耐受电压 | V/1min | 2000 | ||||
| 额定电流 | A | 630,1250,1600,2000,2500,3150 | ||||
| 额定短路开断电流 | kA | 20、31.5 | ||||
| 额定短路关合电流(峰值) | kA | 50、80 | ||||
| 额定短时耐受电流(4s) | kA | 20、31.5 | ||||
| 额定峰值耐受电流 | kA | 50、80 | ||||
| 辅助控制回路额定电压 | V | 直流或交流110/220 | ||||
| 防护等级 | IP4X（断路器室门打开或隔室间为IP2X） | |||||
| 外形尺寸(宽×深×高) | mm | 800×1810×2380、1000×1810×2380 | ||||
| 重量 | kg | 840～1440 | ||||

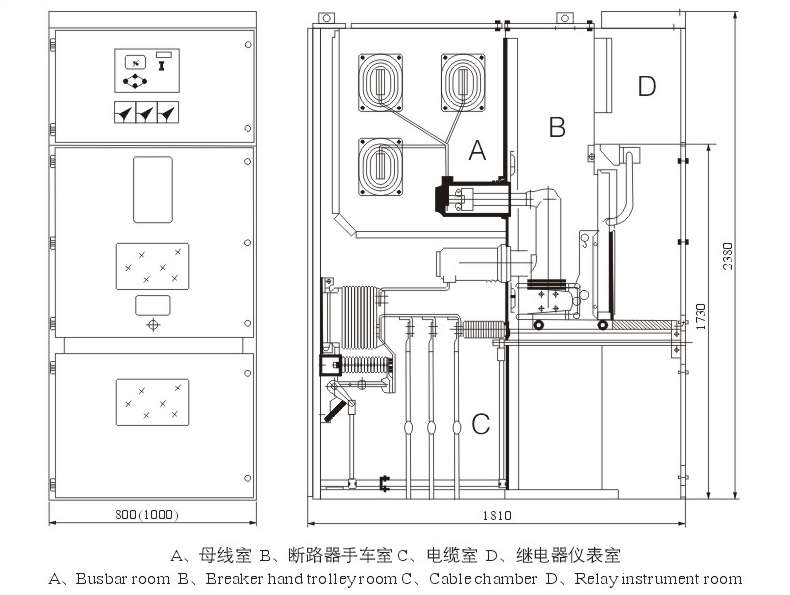

外形及尺寸安装
