箱式变电站系列

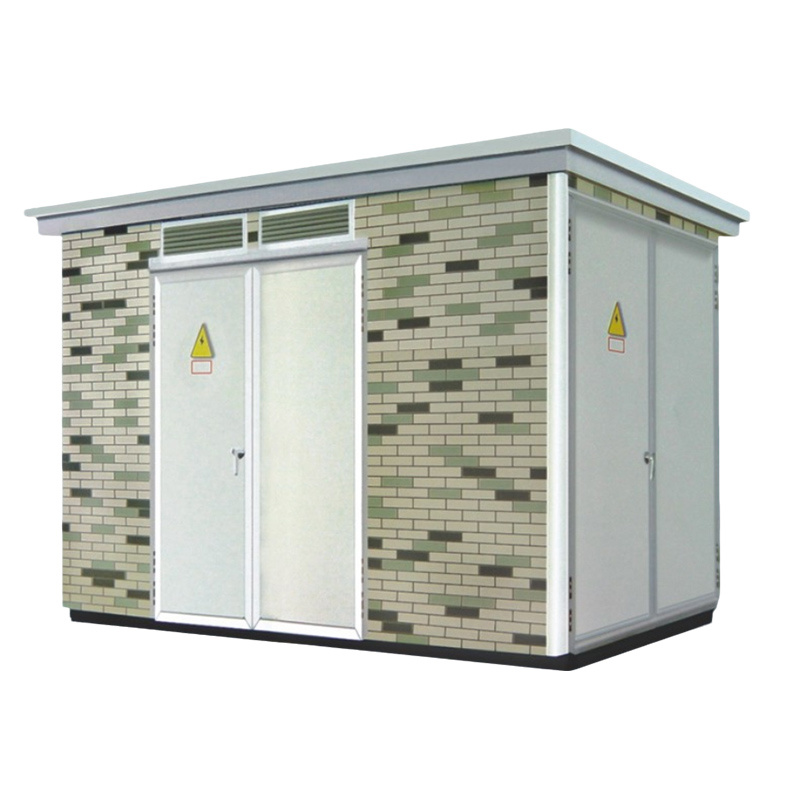

YB-12预装式变电站(欧式箱变)
YB-12系列预装式变电站系我公司为满足城网建设的需求，自行设计开发的系列产品。该系列产品是一种将中压开关设备、变压器、低压配电设备按一定接线方案组合成一体的成套配电设备。
- 产品详情
- 返回
产品简介
YB-12系列预装式变电站系我公司为满足城网建设的需求，自行设计开发的系列产品。该系列产品是一种将中压开关设备、变压器、低压配电设备按一定接线方案组合成一体的成套配电设备。
本系列预装式变电站适用于12kV，额定频率为50Hz的三相交流系统，容量配置在2500kVA及以下的住宅小区、商厦宾馆、大型工地、高层建筑、工矿企业及临时性的施工场所，适用于环网供电，也适用于放射式终端供电。
型号含义
结构特点
外壳参照国外技术并热根据实际情况进行设计。具有牢固、隔热通风、性能好、防潮、防小动物、防潮、外形美观，维护方便等特点。外壳材料有多种选择。如：铝合金析、钢板、复合板、不锈钢板、非金属材料（玻璃纤维水泥）等。
高压侧一般采用负荷开关，也可采用真空断路器，并具有齐全的防误操作功能。如选配：XGN20-12L六氟化硫环网柜，HXGN15A，HXGN17等环网开关设备。变压器可采用油浸式变压器，全密封变压器，又可采用干式变压器，低压室设备可选用GGD1(2、3)型。
变电站保护性能完善，操作方便，高低压计量可供选择，可根据用户要求配备自动无功功率补偿装置。
箱体顶盖设计为双层结构，夹层间充满泡沫塑料，具有良好的隔热作用。高、低压室在其内部设计有独立的顶板，变压器室内设防凝露及自动温控监视、加热、降温装置。
箱体采用自然通风，也可加装强迫通风设备。门板及侧板外侧对应百叶窗的位置上装有防尘装置。
技术参数
| 项目 | 单位 | 高压电器设备 | 变压器 | 低压电器设备 |
| 额定电压 | kV | 12 | 10/0.4 | 0.4 |
| 额定电流 | A | 630 | 144/3600 | 3600 |
| 额定频率 | Hz | 50 | 50 | 50 |
| 额定容量 | kVA | 50～2500 | ||
| 1min工频耐受电压 | kV | 对地、相间42、断口48 | 35/28 | 2.0/2.5 |
| 雷电冲击耐受电压 | kV | 75 | 75 | |
| 壳体防护等级 | IP23 | |||
| 噪音水平 | dB | 油变≤55，干变≤65 |
