YB-40.5组合式变电站
YB-40.5组合式变电站系上级电压40.5kV，下级电压12kV(7.2)三相交流50Hz户外成套设备，普通适用于城市、乡镇、工厂及油田等场所，也适用于一些大型建设工地，作为接受、转换和分配电能之用。具有成套性强、占地面积小、安装使用方便、造价低、综合自动化程度高、运行安全可靠等特点。电能之用。具有成套性强、占地面积小、安装使用方便、造价低、综合自动化程度高、运行安全可靠等特点。
- 产品详情
- 返回
产品简介
YB-40.5组合式变电站系上级电压40.5kV，下级电压12kV(7.2)三相交流50Hz户外成套设备，普通适用于城市、乡镇、工厂及油田等场所，也适用于一些大型建设工地，作为接受、转换和分配电能之用。具有成套性强、占地面积小、安装使用方便、造价低、综合自动化程度高、运行安全可靠等特点。电能之用。具有成套性强、占地面积小、安装使用方便、造价低、综合自动化程度高、运行安全可靠等特点。

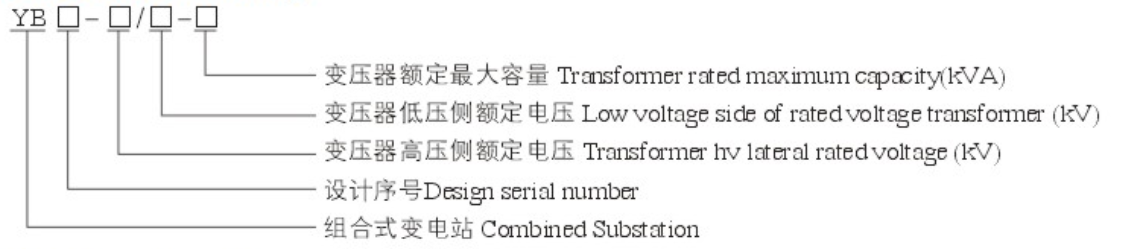

型号含义
结构特点

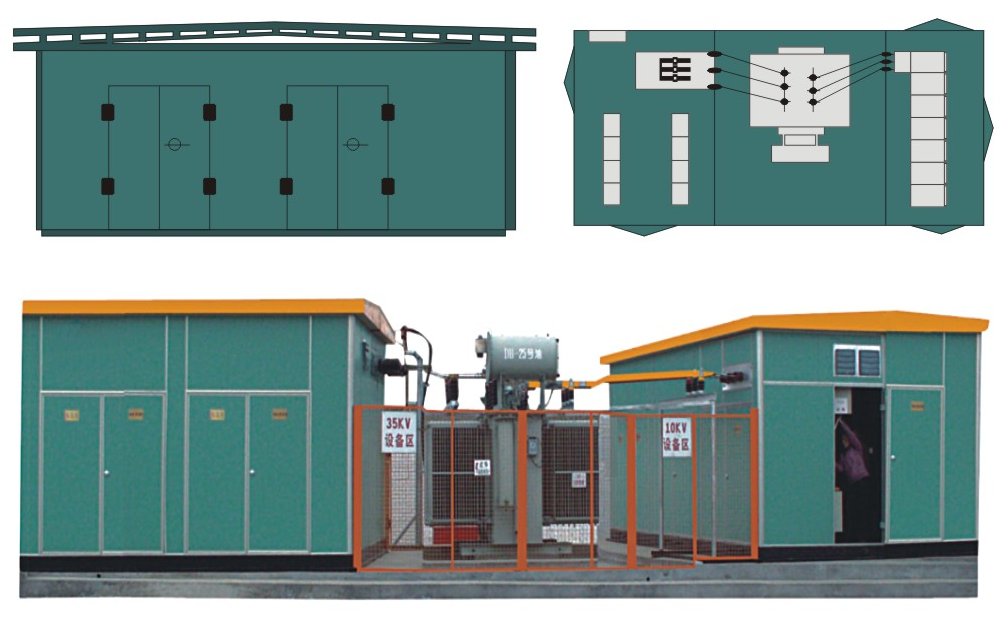

变电站总体采用“H”形布置方式，由35kV开关设备室、10kV开关设备室、自动控制室、变压器等级成。控制室依具体情况和35kV或10kV开关室组成一个箱体，另外一个开关室组成一个箱体，变压器置于室外，并通过一定的防护和间隔形成变压器安装区。变压器至两开关之间通过架空母线或电缆线连接。

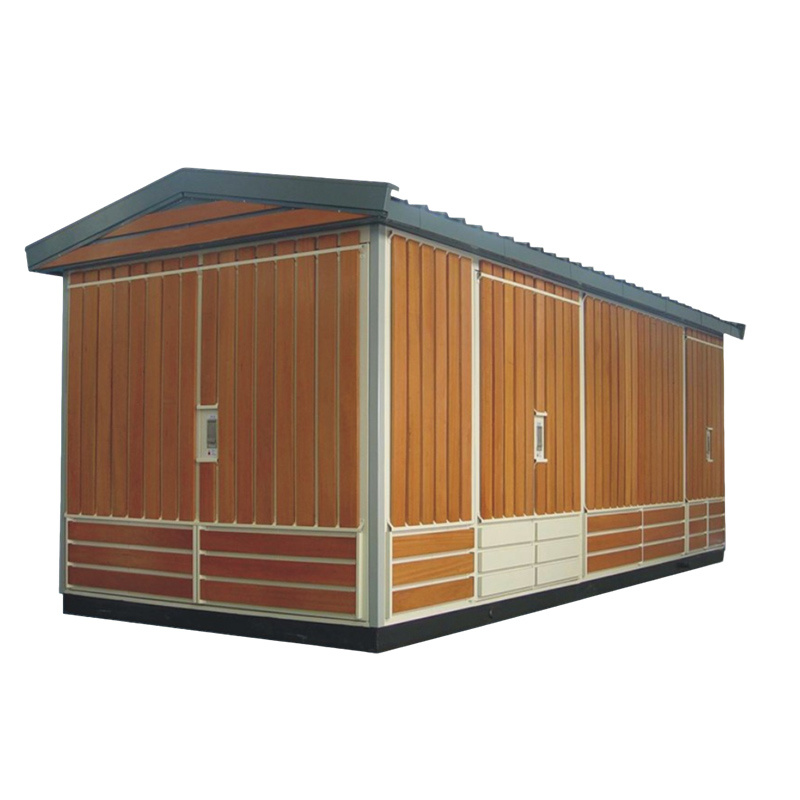

箱体一般采用优质钢板经表面防腐和喷涂处理后组成，中间加以隔热材料，可有效地保证箱体内的调温系统正常工作。另个，箱体材料可用经阳极氧化处理的铝合金板，或用彩钢复合板制。
技术参数
| 项目 | 单位 | 数据 | ||
| 额定电压 | kV | 40.5 | ||
| 额定绝缘水平 | 1min工频耐压(有效值) | kV | 95 | |
| 额定雷电冲击耐压(有效值) | kV | 185 | ||
| 额定电流 | A | 1250 | 1600 | |
| 额定频率 | Hz | 50 | ||
| 额定短时耐受电流 | kA | 25 | 31.5 | |
| 额定峰值耐受电流 | kA | 63 | 80 | |
| 额定短路开断电流 | kA | 25 | 31.5 | |
| 额定短路关合电流(峰值) | kA | 63 | 80 | |
| 额定短路持续时间 | s | 4 | ||
| 额定操作顺序 | O-0.3s CO-180s-CO | |||
| 开断时间 | ms | <80 | ||
| 额定短路开断电流开断次数 | time | 20 | ||
| 额定电容器组开断电流 | A | 630 | ||
| 机械寿命 | time | 10000 | ||
| 额定操作电压 | V | DC110/AC110，DC220/AC220 | ||
