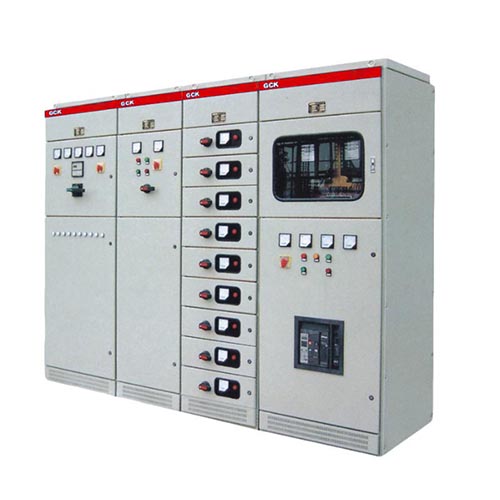

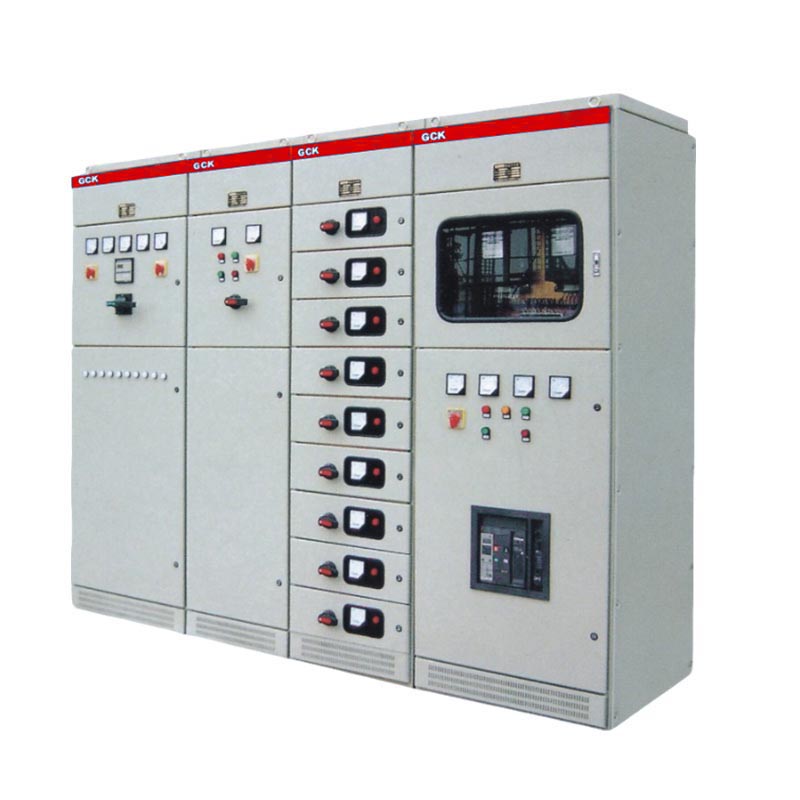

产品简介
该产品适用于三相交流50/60Hz,额定电压380(400)V~600V；额定电流4000A及以下的三相四线制及三相五线制电力放充；广泛适用于发电厂、变电站、工矿企业、大楼宾馆、机场、码头及广播电视等通信中心，作为发电输配电，电能转换及电能水泵的动力配电中的动力中心(PC和电动机控制中心(MCC)，并可设计成固定柜和抽屉柜混合型交流可满足不同供配需要。
结构特点
GGK开关柜的基本骨架为组合结构，全部构件均采用螺钉紧固连接组成。加上门、端板隔板、支架以及抽屉、母线等结构和电气元件组装完整的开关柜。
基本骨架采用PA3型材或KB型材即C型材)组装耐成，柜架的全部结构件均通过自攻螺钉连接，按需要加装门、面板、隔板、支架及抽屉部件，组合成完整的开关柜。
柜体及部件安装孔按模数E=25mm变化，安装灵活、方便、实用、经济。
抽屉单元有1/2单元、200mm、300mm、400mm、600mm等系列高度，根据各回路电流等级不同所选占有抽屉单元高度，抽屉有效安装高度1800mm。
GGK开关柜的抽出功能单元(简称抽屉)采用了加工独特的推出(拉出)省力机构、结构轻巧、使用方便。
抽屉具有良好的互换性，并具有工作位置、试验位置及隔离位置的机械锁定状态，操作手柄可外加挂锁锁定。
技术参数
| 项目 | 单位 | 数据 | |
| 额定工作频率 | Hz | 50, 60 | |
| 额定工作电压(Ue) | V | 380, 660 | |
| 额定绝缘电压 | V | 660 | |
| 额定工作电流 | A | 水平母线 | 630, 4000 |
| A | 垂直母线 | 600, 1000 | |
| 额定短时耐受电流(1s) | kA | 水平母线 | 80(有效值) |
| kA | 垂直母线 | 50(有效值) | |
| 额定峰值耐受电流 | kA | 水平母线 | 176 |
| kA | 垂直母线 | 110 | |
| 主电路接插件 | A | 200, 400, 630 | |
| 辅助电路接插件 | A | 10 | |
| 1分钟工频耐压 | V | 2500 | |
| 控制电机最大容量 | kW | 155 | |
| 防护等级 | IP40、IP30 | ||
| 操作方式 | 就地，远方，自动 | ||

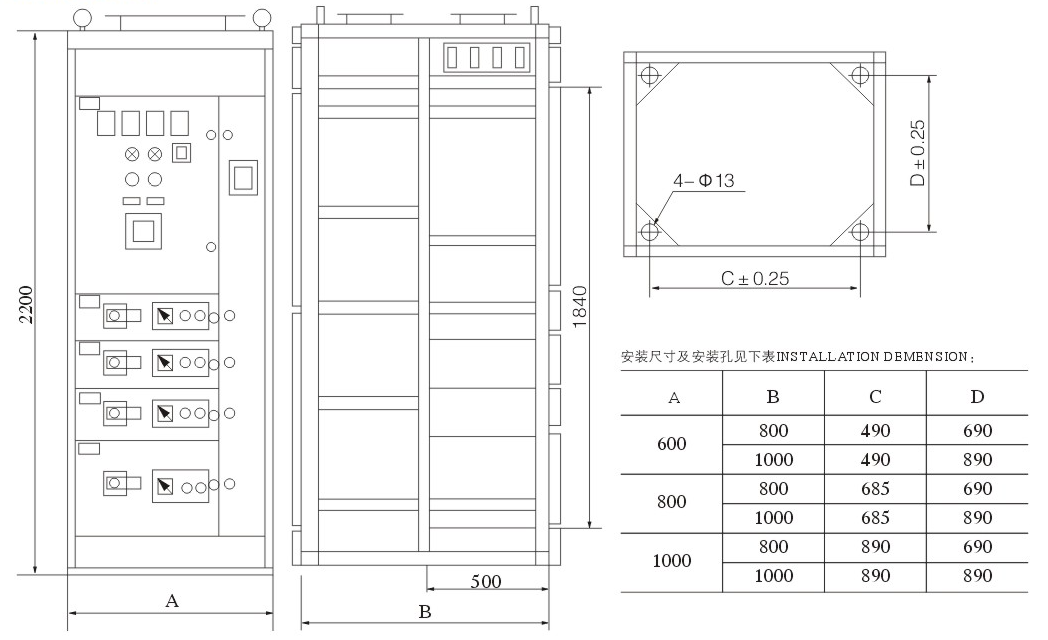

外形及安装尺寸
