产品简介

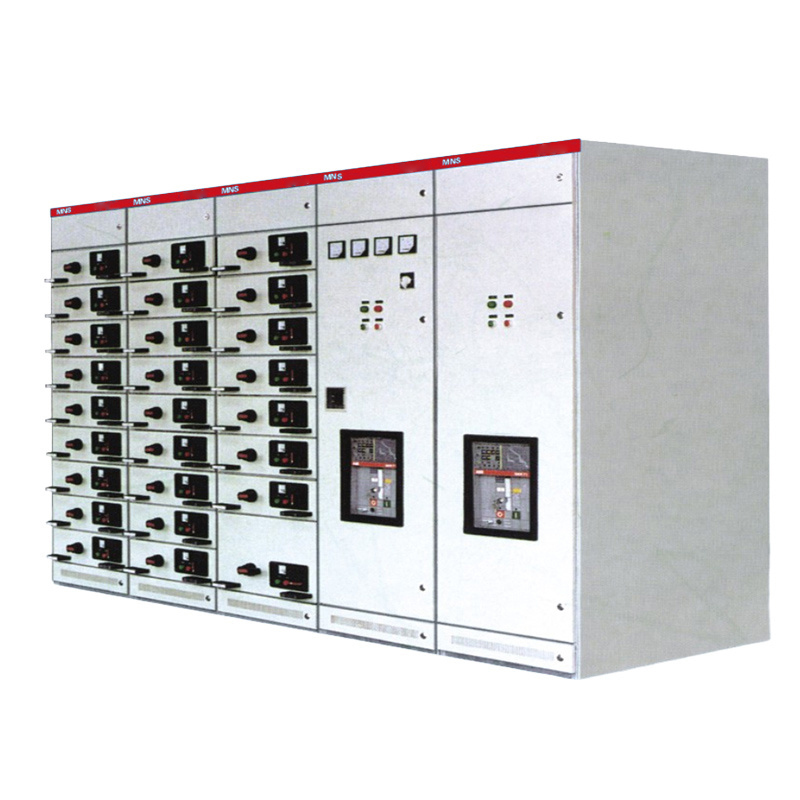

MBS(MNS)系统是引进瑞士制造技术的产品。
MBS(MNS)系列低压开关柜包括固定技术和抽屉技术，材料可选用又分钢板结构和塑料结构，后者技术水平达到八十年代国际水平。
MBS(MNS)系统能适应各种供电供电配电的需要，能广泛用于陆用、电站、核电站、船用、石油平台等各种工矿企业配电系统及智能化操作系统。
结构特点
本开关柜由于引进了瑞士ABB的技术，并在其原有基础上加以技术改进，使其更符合我国国情。柜体采用25mm为模数的C型材通用连接件来组成各种需求的柜架结构和抽屉单元，在MCC柜中大量采用高强度的阻燃型工程塑料组件，使其安全性能更可靠，同时加之将国外的功能板加以改型，以200mm为模数加以组合，使其更有利于PC柜与MCC柜混装柜体的设计需求，抽出单元与柜体具有可靠的联锁装置，以防止在开关通电状态下带负荷拉闸，提高了其安全性，另外该柜体一般均采用冷轧钢板进行钝化处理后组装而成，也可根据用户的不同需求采用敷铝锌钢板。
技术参数
| 项目 | 单位 | 数据 |
| 过电压类别 | Ⅳ Ⅲ | |
| 污染等级 | 3 | |
| 额定工作电压(Ue) | V | 380(660) |
| 额定绝缘电压(Ui) | V | 660(1000) |
| 额定频率 | Hz | 50(60) |
| 水平母线 | ||
| 额定电流 | A | 5000,4000,3150,2500,2000,1600,1250,1000,800,630 |
| 额定短时耐受电流(有效值 1s) | kA | 50,65,80 |
| 额定峰值耐受电流(最大值 0.1s) | kA | 105,140,176 |
| 垂直母线 | ||
| 额定最大工作电流 | A | ≤1000 |
| 额定短时耐受电流 | kA | 50 |
| 额定短时耐受电流 | kA | 105 |
| 外壳防护等级 | IP30 IP40(特殊说明) |
