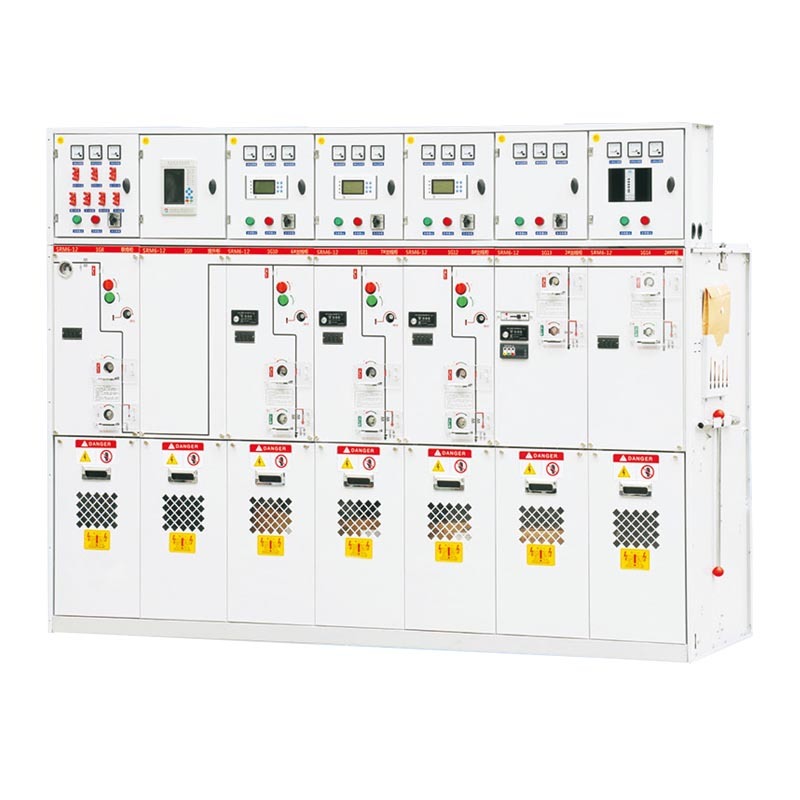

SRM6-12全绝缘充气式环网开关设备
产品广泛用于10kV/6kV配电系统，是城乡各类用户变配电系统的选用开关产品。开关柜为模块化单元模式，可根据不同用途进行组合;由固定式单元组合与可扩展型单元两大类，满足各种变电站对紧凑型开关柜灵活使用的需要。
- 产品详情
- 返回
我公司生产的SRM6- 12全绝缘充气式环网开关设备，已经通过中心型式试验。产品广泛用于10kV/6kV配电系统，是城乡各类用户变配电系统的选用开关产品。开关柜为模块化单元模式，可根据不同用途进行组合;由固定式单元组合与可扩展型单元两大类，满足各种变电站对紧凑型开关柜灵活使用的需要。
| 名称 | 单位 | C模块 | F模块 | V模块 | CB模块 | ||
| 复合开关 | 组合电器 | 真空开关 | 隔离/接地开关 | 真空断路器 | 隔离/接地开关 | ||
| 额定电压 | kV | 12 | 12 | 12 | 12 | 12 | 12 |
| 额定频率 | Hz | 50 | 5o | 50 | 50 | 50 | 50 |
| 工频耐受电压(相间/端口) | kV | 42/48 | 42/48 | 42/48 | 42/48 | 42/48 | 42/48 |
| 雷电冲击耐受电压 | kV | 75/85 | 75/85 | 75/85 | 75/85 | 75/85 | 75/85 |
| 额定电流 | A | 630 | 注1) | 630 | 1250/630 | ||
| 额定闭环开断电流 | A | 630 | |||||
| 额定电缆充电开断电流 | A | 135/135 | |||||
| 额定短路关合电流(峰值) | A | 50 | 80 | ||||
| 额定峰值耐受电流 | kA | 50 | |||||
| 额定短时耐受电流 | kA/3s | 20 | |||||
| 额定短路开断电流 | kA | 31.5 | 20 | 25 | |||
| 额定转移电流 | A | 1750 | |||||
| 配用熔断器最大电流 | A | 125 | |||||
| 回路电阻 | -n | ≤ 300 | ≤ 600 | ||||
| 机械寿命 | 次 | 5000 | 3000 | 5000 | 2000 | 5000 | 5000 |
我公司生产的SRM6- 12全绝缘充气式环网开关设备，已经通过中心型式试验。产品广泛用于10kV/6kV配电系统，是城乡各类用户变配电系统的选用开关产品。开关柜为模块化单元模式，可根据不同用途进行组合;由固定式单元组合与可扩展型单元两大类，满足各种变电站对紧凑型开关柜灵活使用的需要。
| 名称 | 单位 | C模块 | F模块 | V模块 | CB模块 | ||
| 复合开关 | 组合电器 | 真空开关 | 隔离/接地开关 | 真空断路器 | 隔离/接地开关 | ||
| 额定电压 | kV | 12 | 12 | 12 | 12 | 12 | 12 |
| 额定频率 | Hz | 50 | 5o | 50 | 50 | 50 | 50 |
| 工频耐受电压(相间/端口) | kV | 42/48 | 42/48 | 42/48 | 42/48 | 42/48 | 42/48 |
| 雷电冲击耐受电压 | kV | 75/85 | 75/85 | 75/85 | 75/85 | 75/85 | 75/85 |
| 额定电流 | A | 630 | 注1) | 630 | 1250/630 | ||
| 额定闭环开断电流 | A | 630 | |||||
| 额定电缆充电开断电流 | A | 135/135 | |||||
| 额定短路关合电流(峰值) | A | 50 | 80 | ||||
| 额定峰值耐受电流 | kA | 50 | |||||
| 额定短时耐受电流 | kA/3s | 20 | |||||
| 额定短路开断电流 | kA | 31.5 | 20 | 25 | |||
| 额定转移电流 | A | 1750 | |||||
| 配用熔断器最大电流 | A | 125 | |||||
| 回路电阻 | -n | ≤ 300 | ≤ 600 | ||||
| 机械寿命 | 次 | 5000 | 3000 | 5000 | 2000 | 5000 | 5000 |
