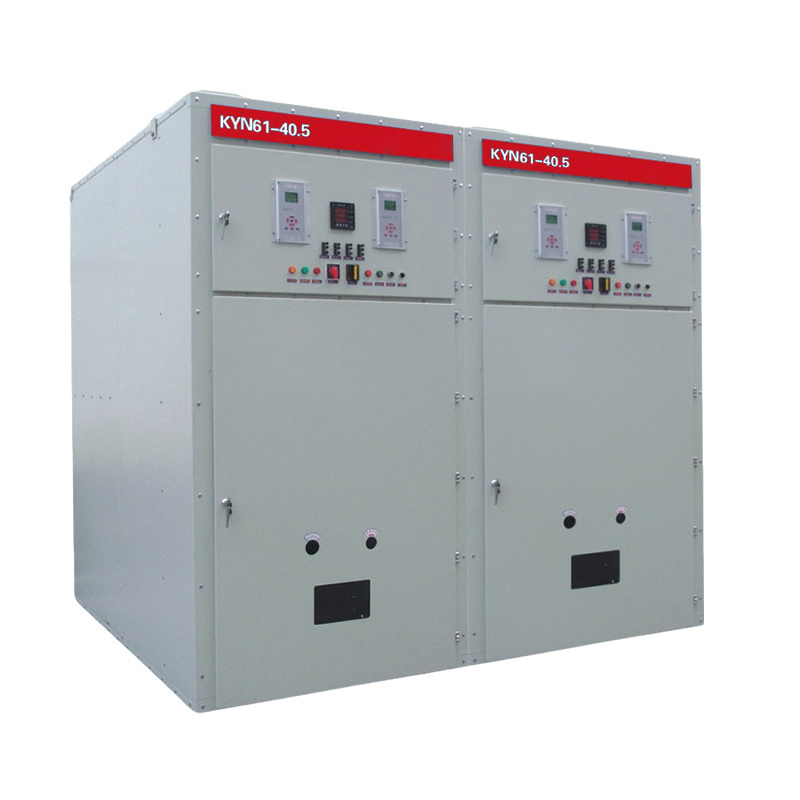

KYN61-40.5(Z)铠装移开式交流金属封闭开关设备
KYN6140.5铠装式金属封闭开关设备（以下简称“开关设备”），主要特点是柜体的小型化。框架按金属封闭铠装移开式结构设计，柜内配用新型全绝缘真空断路器或六氟化硫断路器。并且柜体采用组装结构，使产品具有外形美观，提高了手车与柜体的配合精度，能迅速组织生产、装配，及时交货，提高装配所需占地面积的利用率，易于形成批量生产等优点。
- 产品详情
- 返回
产品简介
KYN6140.5铠装式金属封闭开关设备（以下简称“开关设备”），主要特点是柜体的小型化。框架按金属封闭铠装移开式结构设计，柜内配用新型全绝缘真空断路器或六氟化硫断路器。并且柜体采用组装结构，使产品具有外形美观，提高了手车与柜体的配合精度，能迅速组织生产、装配，及时交货，提高装配所需占地面积的利用率，易于形成批量生产等优点。
本产品符合GB3906-91《3~35KV交流金属封闭开关设计》及IEC-298《1~52KV交流金属封闭开关设备和控制设备》标准。

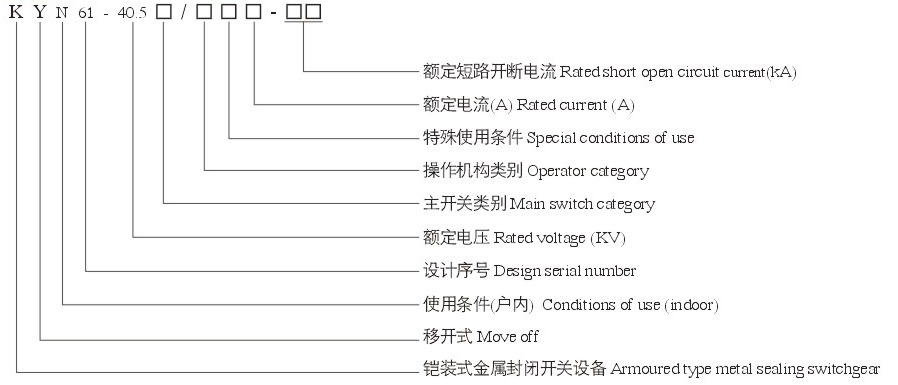

型号含义
技术参数
| 项目 | 单位 | 数据 | |
| 额定电压 | kV | 40.5 | |
| 额定电流 | 主母线额定电流 | A | 630、1250、1600 |
| 配用断路器的额定电流 | A | 630、1250、1600 | |
| 额定绝缘水平 | 1min工频耐受电压，极间、极地间/断口间 | kV | 95/110 |
| 雷电冲击耐受电压（峰值），极间、极地间/断口间 | kV | 185/215 | |
| 辅助回路、控制回路的工频耐受电压 | V/1min | 2000 | |
| 额定频率 | Hz | 50 | |
| 额定短路开断电流 | kA | 20、25、31.5 | |
| 额定短时耐受电流(4s) | kA | 20、25、31.5 | |
| 额定峰值耐受电流 | kA | 50、63、80 | |
| 控制回路额定电压 | V | DC：110 220，AC：110 220 | |
| 防护等级 | 开关设备外壳 | IP4X | |
| 隔室间（柜门打开时） | IP2X | ||

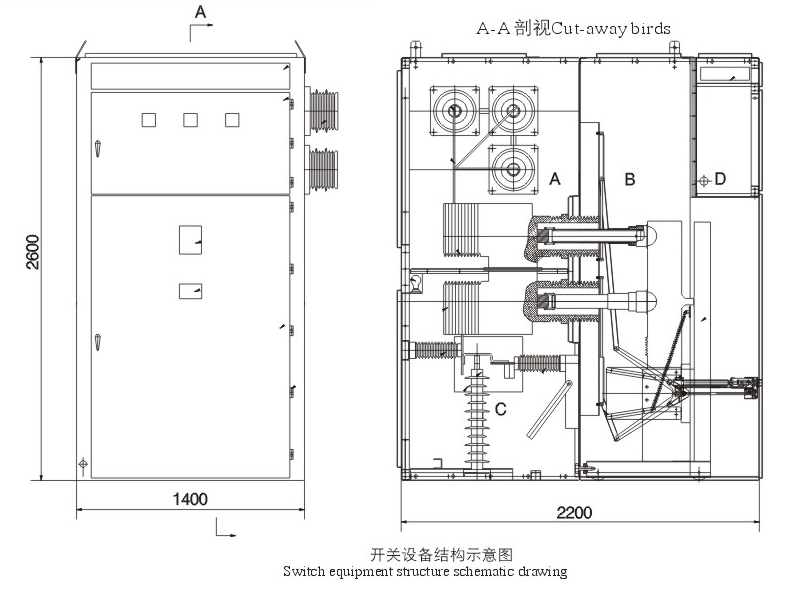

外形及尺寸安装
