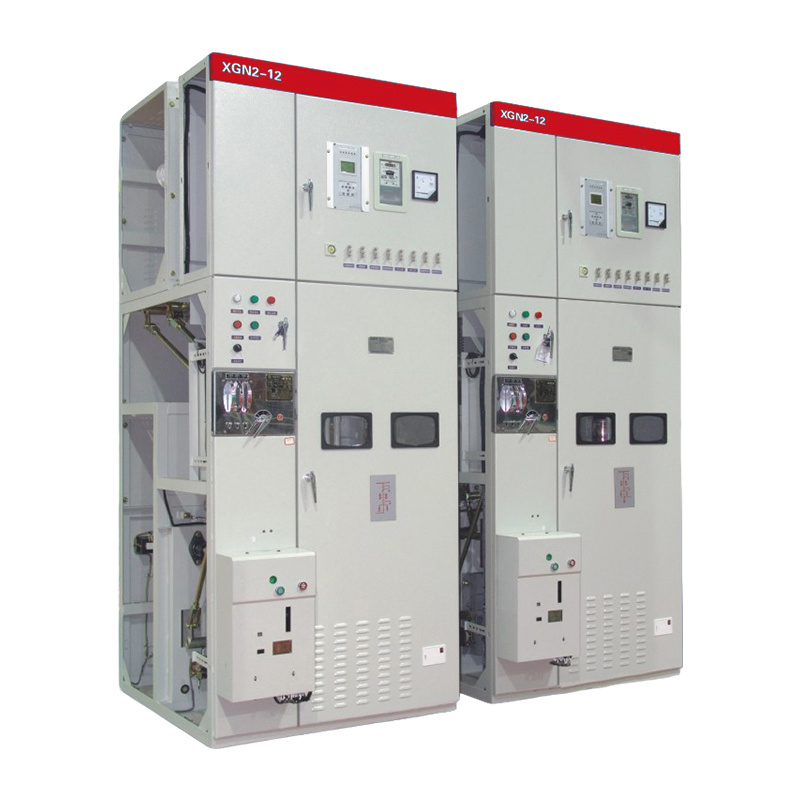

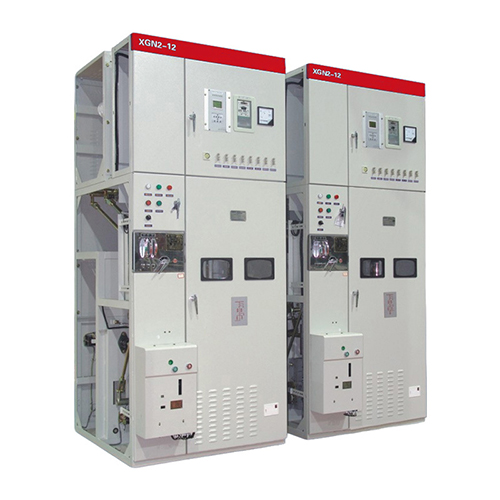

XGN2-12(Z)箱型固定式金属封闭开关设备
本产品适用于3～10kV三相交流50Hz系统中作为接受与分配电能之用，特别适合于频繁操作的场合，其母线系统为单母线，并可派生出单母线带旁路和双母线结构。
- 产品详情
- 返回
产品简介
本产品适用于3～10kV三相交流50Hz系统中作为接受与分配电能之用，特别适合于频繁操作的场合，其母线系统为单母线，并可派生出单母线带旁路和双母线结构。
本开关柜具有两部提出的“五防”闭锁功能。

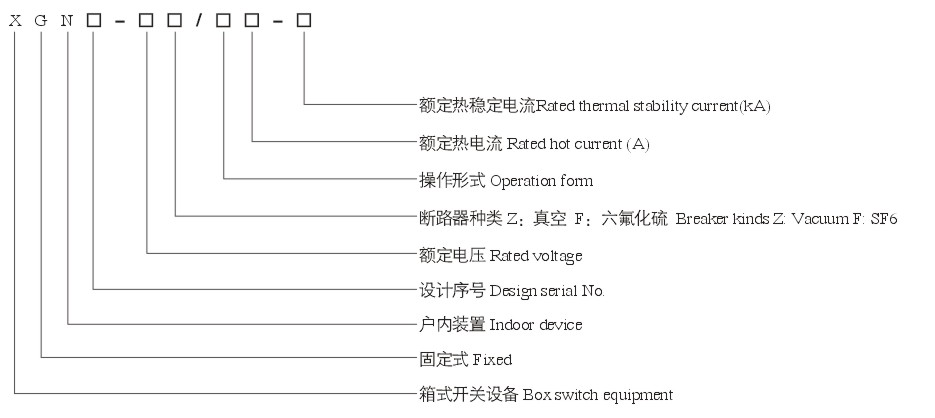

型号含义
技术参数
| 项目 | 单位 | 数据 |
| 额定电压 | kV | 3.6、7.2、12 |
| 额定电流 | A | 630～2500 |
| 最大工作电流 | A | 630、1000、1250、2000、2500、3150 |
| 额定开断电流 | kA | 20、31.5、40 |
| 额定热稳定电流 | kA | 20、31.5、40 |
| 额定动稳定电流 | kA | 50、80、100 |
| 额定关合电流 | kA | 50、80、100 |
| 热稳定时间 | s | 4 |
| 防护等级 | IP2X | |
| 母线等级 | 单母线/单母线带旁路 双母线 | |
| 操作方式 | 电磁式(CD17)/弹簧储能式(CT8、CT17、CT19B) | |
| 外形尺寸(宽×深×高) | mm | 1100×1200×2650 |
| 重量 | kg | 1000以下 |

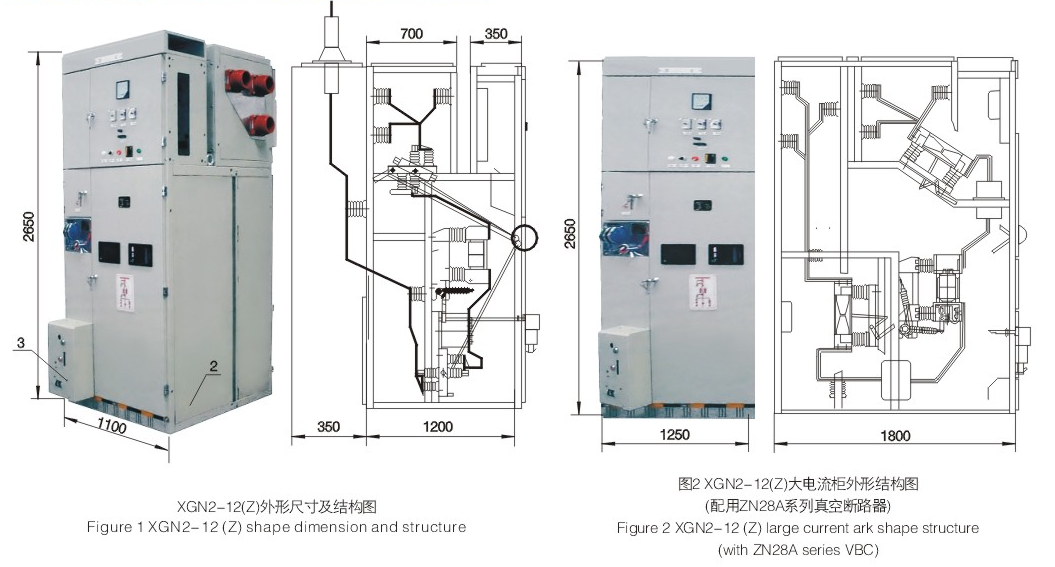

外形及安装尺寸
