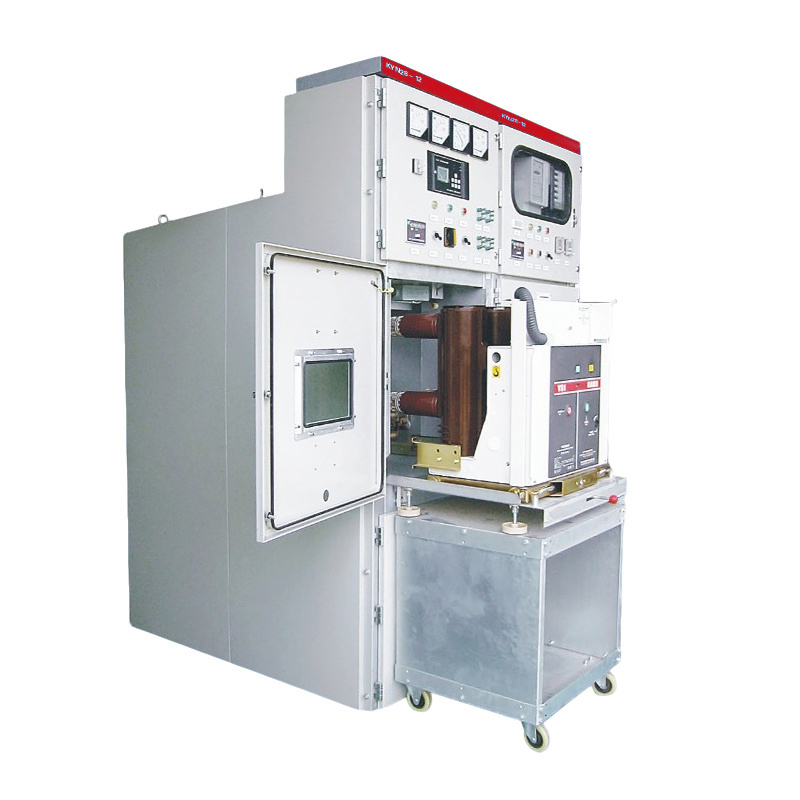

KYN28-12(GZS1)铠装移开式交流金属封闭开关设备
本产品满足IEC 298、GB 3906等标准要求，具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能，既可配用ABB公司的VD4真空断路器、厦门华电VEP、西门子3AH、施耐德EV-12、通用电气VB2断路器，又可配国产的VS1真空断路器，实为一种性能优越的配电装置。
- 产品详情
- 返回
产品简介
本产品满足IEC 298、GB 3906等标准要求，具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能，既可配用ABB公司的VD4真空断路器、厦门华电VEP、西门子3AH、施耐德EV-12、通用电气VB2断路器，又可配国产的VS1真空断路器，实为一种性能优越的配电装置。

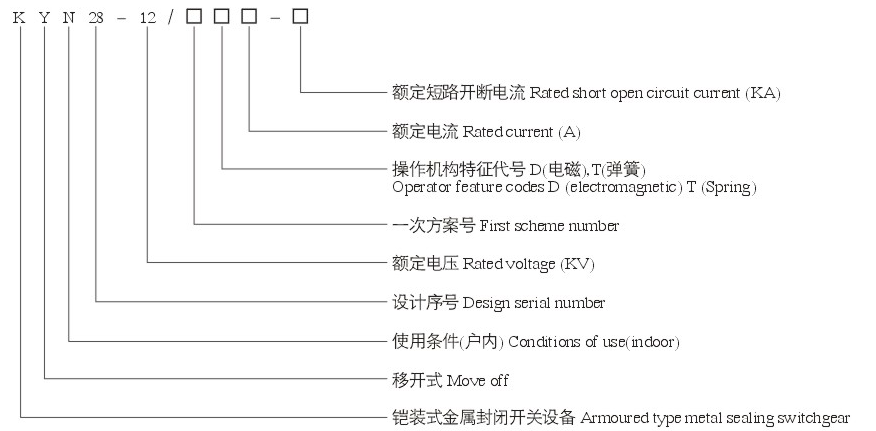

型号含义
技术参数
| 项目 | 单位 | 数据 | |
| 额定电压 | kV | 3.6、7.2、12 | |
| 额定绝缘水平 | 1min工频耐压 | kV | 24、32、42 |
| 雷电冲击耐压 | kV | 40、60、75 | |
| 额定频率 | Hz | 50 | |
| 额定电流 | A | 630、1250、1600、2000、2500、3150 | |
| 额定热稳定电流(有效值/s) | kA | 25/4、31.5/4、40/3 | |
| 额定动稳定电流(峰值) | kA | 63、80、100 | |
| 防护等级 | 外壳IP4X，断路器门打开为IP2X | ||

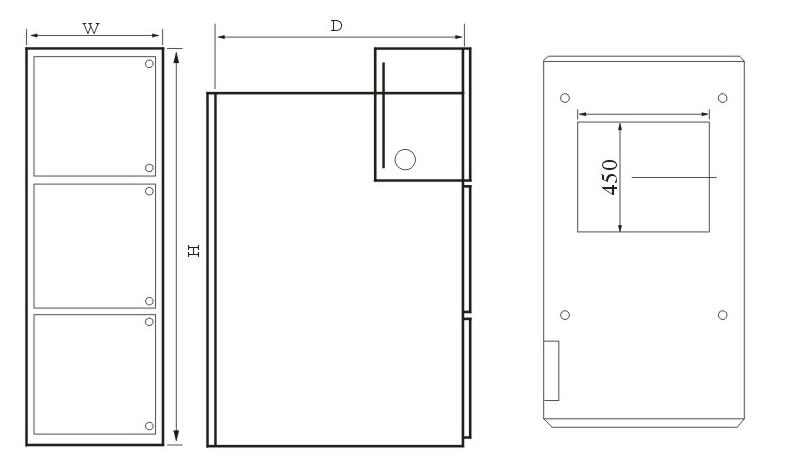

外形及安装尺寸
| 项目 | 尺寸/重量 | |
| 高度（mm） | 分支母线额定电流达到1250A | 2300(2200) |
| 宽度（mm） | 热稳定电流31.5kA | 800(650) |
| 分支母线额定电流1600A以上 | 1000 | |
| 深度（mm） | 电缆进出线 | 1300、1500 |
| 架空进出线 | 1660 | |
| 重量（kg） | 800～1200 | |
